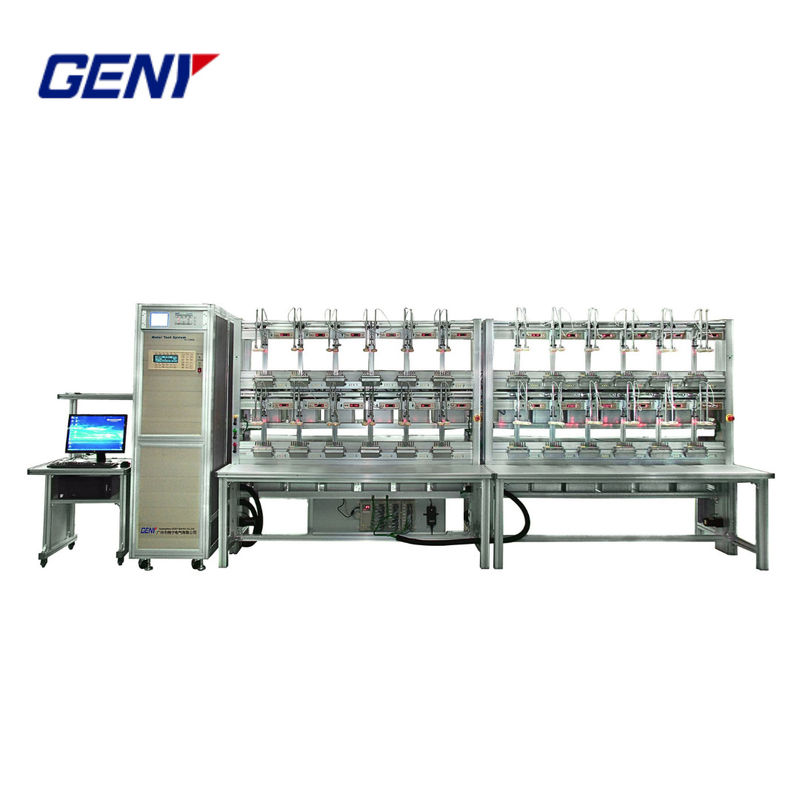

Επαγγελματικό δοκιμαστικό πάγκο τριστάσιμων σταθερών μετρητών για δοκιμές μετρητών ηλεκτρικής ενέργειας

Επαγγελματικό δοκιμαστικό πάγκο τριστάσιμων σταθερών μετρητών για δοκιμές μετρητών ηλεκτρικής ενέργειας

ΑκατάστατηΤρία στάδιαΔοκιμαστικό πάγκο μετρητή

Το σύστημα δοκιμών μετρητών YC1893D είναι ένα πλήρως αυτόματο σύστημα δοκιμών για τη δοκιμή και βαθμονόμηση τόσο μονοφασικών όσο και τριφασικών μετρητών ηλεκτρικής ενέργειας, το οποίο αποτελείται από:


• Πηγή ισχύος τριών φάσεων
• Τριφασικό πρότυπο μέτρο αναφοράς
• Ράφοι δοκιμής για την ανάρτηση μετρητών για τη δοκιμή και των δύο μετρητών 1-3 φάσεων
• Σύστημα δοκιμής λειτουργίας έξυπνου μετρητή (σταθερές τάσεις, οπτικός ανιχνευτής, δοκιμή ελέγχου ρελέ και κουτί ελέγχου κυματισμού ως επιλογή)
• Άλλα απαραίτητα μέρη
• Ηλεκτρονικός υπολογιστής και λογισμικό ελέγχου ολόκληρου του συστήματος


Το σύστημα δοκιμής μετρητών YC1893D είναι πλήρως σύμφωνο με το πρότυπο IEC 60736 και είναι κατάλληλο για τη δοκιμή μετρητών σύμφωνα με τα ακόλουθα πρότυπα:


• Δελτίο ΕΚ 62052-11, Δελτίο ΕΚ 62053-11, -21, -22, -23, -24
• Δελτίο ΕΚ 62056
• Ειδικότερα, το EN 50470-1, EN 50470-2, EN 50470-3
• Ειδικότερα:

Χαρακτηριστικά

• Το σύστημα δοκιμής μετρητών μπορεί να μετρά μηχανικούς μετρητές, ηλεκτρονικούς μηχανικούς μετρητές και ηλεκτρονικούς μετρητές με αυτόματη, ημιαυτόματη ή χειροκίνητη λειτουργία.
• Υλικό από κράμα αλουμινίου, ελαφρύ και ανθεκτικό στη διάβρωση.
• Αυτόματη τοποθέτηση rotor σημάδι του δίσκου του μηχανικού μετρητή, με μεγαλύτερη αποτελεσματικότητα.
• Η εναρμόνιση των κεφαλών σαρώσεως απλοποιεί τον έλεγχο.
• Πλήρως αυτόματη ολοκλήρωση των ακόλουθων δοκιμών:
  • Δοκιμή ακρίβειας για όλα τα τέσσερα τεταρτημήρια (ενεργή, αντιδραστική και φαινομενική ενέργεια)
  • Επαναληψιμότητα δοκιμής σφάλματος
  • Δοκιμή έλξης (Δοκιμή χωρίς φορτίο)
  • Δοκιμή ρεύματος εκκίνησης
  • Δοκιμασία κλήσης (Δοκιμασία μητρώου)
  • Δοκιμή σταθεράς μετρητή
  • Δοκιμή ποσότητας επιρροής (ένταση, ανισορροπία τάσης, συχνότητα, αρμονική στρέβλωση, αντίστροφη ακολουθία φάσης)
  • Εκτύπωση μετρητή προτύπου αναφοράς με χαμηλότερη ακρίβεια από το χρησιμοποιούμενο πρότυπο αναφοράς
  • Προθέρμανση
  • Πλημμύρες και Διακοπές
  • Δοκιμή μονοφασικών μετρητών υπό συνθήκες παραβίασης
  • Υποαρμονικές σύμφωνα με τα πρότυπα IEC
  • Αδιαφορετικές αρμονικές σύμφωνα με τα πρότυπα IEC
• Μέτρηση διαφορετικών σταθερών των μέτρων συγχρονικά.
• Με τη λειτουργία προστασίας από υπερφόρτωση, σύντομο κύκλωμα τάσης και ανοιχτό κύκλωμα ρεύματος.

Τεχνική προδιαγραφή

Το πάγκο δοκιμών είναι πολλαπλές θέσεις έως 24 μέτρα, 0,02% της τάξης ακρίβειας Τριφασικό σύστημα δοκιμών μετρητών με ΤΠΕ,με σύστημα επικοινωνίας πολλαπλών σειριακών θύρων για παράλληλη επικοινωνία για δοκιμή έξυπνων μετρητών.

• Ηλεκτρική τροφοδοσία

• Πηγή ενέργειας

Διάγραμμα δομής πάγκου δοκιμής σταθερού μετρητή
