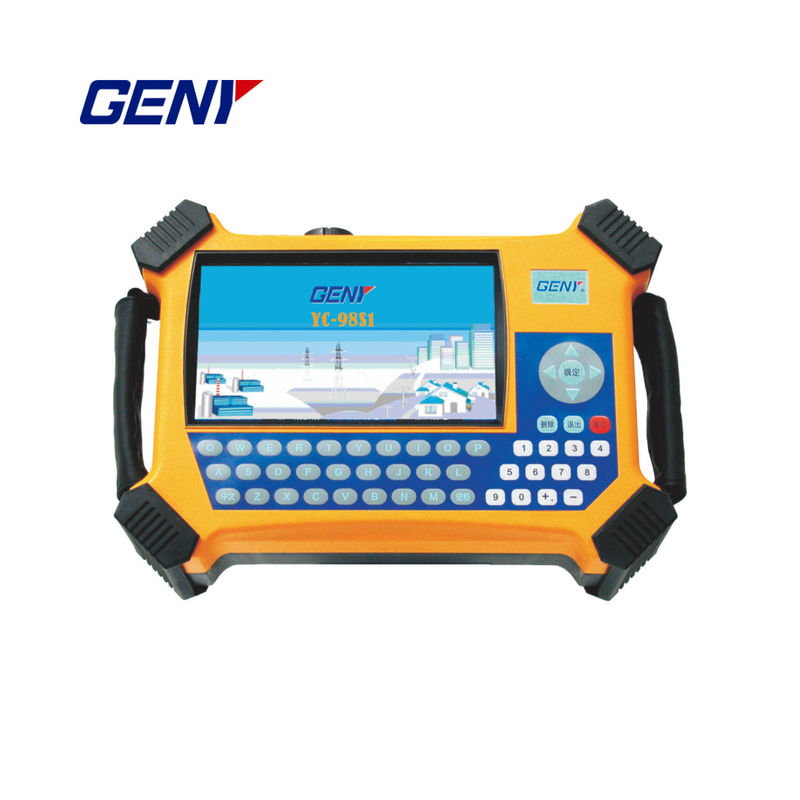

Φορητός βαθμομετρητής τριών φάσεων για ακριβή μέτρηση τάσης και ρεύματος

Λάθος (100AClamp CT)

±0,2% ((5A,100A) ±0,5% (άλλα)

Αρμονική

2η ~ 51η

ρεύμα εκκίνησης

0.05%Ie

Λάθος μέτρησης ισχύος (πλήρες κύμα και βασικό κύμα)

Ενεργητική ισχύς (άμεση σύνδεση)

± 0,05%

Ενεργή ισχύς (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (άλλα)

Ενεργητική ισχύς (άμεση σύνδεση)

±0,1%

Αντιδραστική ισχύς (100A ClampCT)

±0,5% ((5A,100A) ±1,0% (άλλα)

Λάθος μέτρησης ενέργειας (πλήρες κύμα και βασικό κύμα)

Ενεργειακή ενέργεια (άμεση σύνδεση)

±0,05% (±0,1%)

Ενεργητική ενέργεια (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (άλλα)

Αντιδραστική ενέργεια (άμεση σύνδεση)

±0,1%

Αντιδραστική ενέργεια (100A ClampCT)

±0,5% ((5A,100A) ±1,0% (άλλα)

Λάθος (αρμονικό κύμα)

Άμεση σύνδεση

kWh,U,I,P,Q,S

±0,2%H (H=1+0,01k, k=2~51)

Τεχνολογία συμπιεσμού CT

kWh,U,I,P,Q,S

±0,5%H (H=1+0,01k, k=2~51)

5A/100A

Τρόπος εκπομπής ρεύματος κύκλου για την αυτοβαθμοποίηση CCT5A

0.05Α,0.1Α,0.25Α,0.5A,1A,2.5Α,5Α

Λάθος αυτοκαθορισμού 5ACCT

±0,1%

(γραμμικό και φάσιμο σφάλμα)

Κεφαλίδα CT 500A/1000A

kWh,U,I,P,Q,S

±1,0%H (H=1+0,01k, k=2~51)

Λάθος - Άλλα

Μέτρηση αναλογίας

±0,5%

Επιρροή τάσης

< ± 0,01%

Επίδραση της συχνότητας

< ± 0,01%

Επίδραση της θερμοκρασίας

< ± 0,01%/°C

Επίδραση στην ακρίβεια 24 ωρών

< ± 0,01%

Αρμονική Επίδραση

< ± 0,01%

Γωνία φάσης

Πεδίο

- 180°~ 180°

Λάθος

< ± 0,1°

Συχνότητα

Πεδίο

45 ~ 65Hz

Λάθος

±0,01Hz

Έκδοση παλμού

Εσωτερική υψηλή συχνότητα (CH)

10,8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

Έξοδος χαμηλής συχνότητας

3600P, 36000P,

360000P/kWh ((kvarh, kVAh)

3600P, 36000P,

360000P

*(5/Ie) P/kWh ((kvarh, kVAh)

Αναλογία παλμού

1:01

Επίπεδο παραγωγής

+5V (μπορεί να ρυθμιστεί ανάλογα με το αίτημα)

Εισαγωγή παλμού

Διάδρομος εισόδου

2

Επίπεδο εισόδου

5 ~ 10V

Μέγιστη συχνότητα εισόδου παλμού

Μέγιστο 10kHz

Εμφάνιση

Απόφαση

Εικονική οθόνη 7TFT

Σύστημα

Windows CE

Άλλα

Τρόπος τροφοδοσίας τάσης

Εξωτερική ενέργεια, δοκιμασμένο κύκλωμα, μπαταρία

Ενεργειακή τροφοδοσία

Μεταβλητής 55~600V

Αντίσταση τάσης

4.0kV (τεταγμένα τερματικά, τροφοδοσία ηλεκτρικής ενέργειας και τερματικά χαμηλής τάσης)

EFT ((Ηλεκτρική ταχεία μεταβατική)

2.0kV

Επίπεδο IP

Διάκριση IP51

Αύξηση

2.0kV (κοινή λειτουργία), 2.0kV (διαφορετική λειτουργία)

Δύναμη σε χρόνο σταθερότητας

< 3 λεπτά

Η μπαταρία μπορεί να φορτίζεται

11.1V 3000mAh

Κατανάλωση ενέργειας

< 9W

Θερμοκρασία λειτουργίας

Θερμοκρασία -20°C ~ +55°C, υγρασία 40% ~ 95%

Θέρμανση αποθήκευσης

Θερμοκρασία -40°C ~ +80°C, υγρασία 40% ~ 95%

Μέγεθος (mm) (W × H × D)

Κύρια

245 × 150 × 50

Κουτί

425×336×196

Βάρος (kg)

Κύρια

2

Όλο το σετ

10
