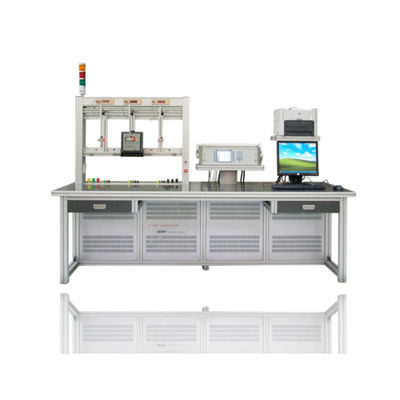

Το σύστημα δοκιμών μετρητών YC1893D είναι ένα πλήρως αυτόματο σύστημα δοκιμών για τη δοκιμή και βαθμονόμηση τόσο μονοφασικών όσο και τριφασικών μετρητών ηλεκτρικής ενέργειας, το οποίο αποτελείται από:

• Πηγή ισχύος τριών φάσεων
• Τριφασικό πρότυπο μέτρο αναφοράς
• Ρακέτα δοκιμής ανάρτησης μετρητών
• Σύστημα ελέγχου των τιμολογίων (σταθερές τάσεις, οπτικός αναγνώστης θύρας, κουτί ελέγχου κυματισμού)
• Άλλα απαραίτητα μέρη
• Ηλεκτρονικός υπολογιστής και λογισμικό ελέγχου ολόκληρου του συστήματος

Το σύστημα δοκιμής μετρητών YC1893D είναι πλήρως σύμφωνο με το πρότυπο IEC 60736 και είναι κατάλληλο για τη δοκιμή μετρητών σύμφωνα με τα ακόλουθα πρότυπα:

• Δελτίο ΕΚ 62052-11 και Δελτίο ΕΚ 62053-11, -21, -22, -23, -24
• Δελτίο ΕΚ 62056
• Ειδικότερα, το EN 50470-1, EN 50470-2, EN 50470-3
• Ειδικότερα:

Χαρακτηριστικά και λειτουργίες

• Το σύστημα δοκιμής μετρητών μπορεί να μετρά μηχανικούς μετρητές, ηλεκτρονικούς μηχανικούς μετρητές και ηλεκτρονικούς μετρητές με αυτόματη, ημιαυτόματη ή χειροκίνητη λειτουργία.
• Υλικό από κράμα αλουμινίου, ελαφρύ και ανθεκτικό στη διάβρωση.
• Αυτόματη τοποθέτηση rotor σημάδι του δίσκου του μηχανικού μετρητή, με μεγαλύτερη αποτελεσματικότητα.
• Η εναρμόνιση των κεφαλών σαρώσεως απλοποιεί τον έλεγχο.
• Πλήρως αυτόματη ολοκλήρωση των ακόλουθων δοκιμών:
  • Δοκιμή ακρίβειας για όλα τα τέσσερα τεταρτημήρια (ενεργή, αντιδραστική και φαινομενική ενέργεια)
  • Δοκιμή έλξης (Δοκιμή χωρίς φορτίο)
  • Δοκιμή ρεύματος εκκίνησης
  • Δοκιμασία κλήσης (Δοκιμασία μητρώου)
  • Δοκιμή σταθεράς μετρητή
  • Δοκιμή ποσότητας επιρροής (φόρτιση, συχνότητα, αρμονική στρέβλωση κ.λπ.)
  • Εκτύπωση μετρητή προτύπου αναφοράς με χαμηλότερη ακρίβεια από το χρησιμοποιούμενο πρότυπο αναφοράς
  • Προθέρμανση
  • Πλημμύρες και Διακοπές
  • Δοκιμή μονοφασικών μετρητών υπό συνθήκες παραβίασης
• Μέτρηση διαφορετικών σταθερών των μέτρων συγχρονικά.
• Με τη λειτουργία προστασίας από υπερφόρτωση, σύντομο κύκλωμα τάσης και ανοιχτό κύκλωμα ρεύματος.

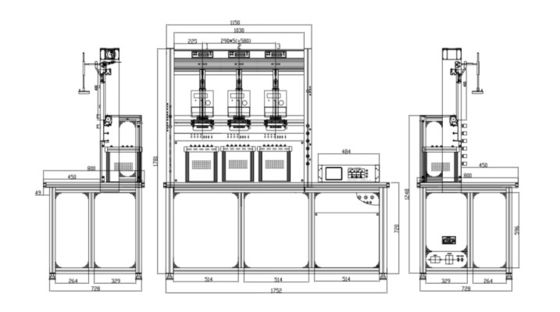

Τεχνική προδιαγραφή για σύστημα δοκιμής μετρητών θέσης 1 έως 3

Το πάγκο δοκιμών είναι πολλαπλές θέσεις έως 3 μέτρα, 0,02% της τάξης ακρίβειας Τριφασικό σύστημα δοκιμών μετρητών με ΤΠΕ,με σύστημα επικοινωνίας πολλαπλών σειριακών θύρων για παράλληλη επικοινωνία για δοκιμή έξυπνων μετρητών.

Ηλεκτρική τροφοδοσία

Πηγή ενέργειας

Τετάρτη
Δοκιμαστική τάση εξόδου (άμεση φάσης)	3×(24 V ️ 480 V) ή 600 V F-F προσαρμοσμένα
Δύναμη της τάσης εξόδου	3 × 100VA
Απόφαση	Καλύτερο από 0,01% της πλήρους κλίμακας της εμβέλειας
Ρυθμιστική ακρίβεια	Καλύτερο από 0,02% στην τελική τιμή εύρους
Σταθερότητα	Καλύτερο από 0,005%/ώρα (χρόνος ενσωμάτωσης 150 s)
Ρυθμισμός φορτίου από 0 έως μέγιστο φορτίο	< 0,01%
Συντελεστής στρέβλωσης	< 0,3% για το φορτίο γραμμικής αντίστασης
Αρμονικές	2ο 21ο ελεύθερα προγραμματιζόμενο
Τρέχων
Έλεγχος ισχύος εξόδου	0.3 mA 120 A
Δύναμη ισχύος ρεύματος εξόδου	3 × 150VA
Απόφαση	Καλύτερο από 0,01% της πλήρους κλίμακας της εμβέλειας
Ρυθμιστική ακρίβεια	Καλύτερο από 0,02% στην τελική τιμή εύρους
Σταθερότητα	Καλύτερο από 0,005%/ώρα (χρόνος ενσωμάτωσης 150 s)
Ρυθμισμός φορτίου από 0 έως μέγιστο φορτίο	< 0,01%
Συντελεστής στρέβλωσης	< 0,3% για το φορτίο γραμμικής αντίστασης
Αρμονικές	2ο 21ο ελεύθερα προγραμματιζόμενο
Γωνία φάσης
Πεδίο	0 - 360°
Απόφαση	00,01°
Ρυθμιστική ακρίβεια	0.1°
Συχνότητα
Πεδίο	45 Hz 65 Hz
Απόφαση	00,01 Hz
