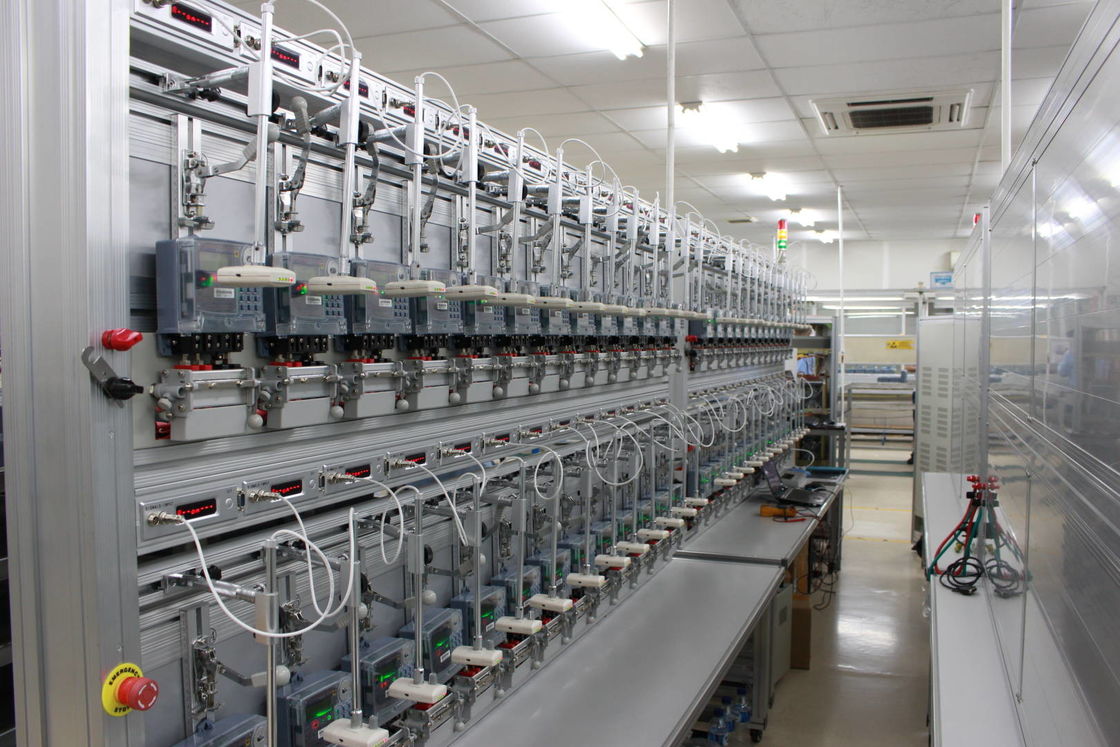

Yc1893D-24 Δοκιμαστικό πάγκο μετρητή τριών φάσεων

Περιγραφή

Τα συστήματα δοκιμών μετρητών της GENY υιοθετούν την πιο προηγμένη τεχνική ηλεκτρονικών μετρήσεων και τη μοντελοποιημένη ιδέα,συνδυασμός των διαφόρων προτύπων αναφοράς και ενισχυτών ισχύος για την ικανοποίηση των απαιτήσεων των πελατών στους κατασκευαστές μετρητών ηλεκτρικής ενέργειας, ηλεκτροπαραγωγικές εταιρείες, εργαστήρια μετρολογίας, τμήματα μέτρησης και ελέγχου ποιότητας και εργοστάσια ή επιχειρήσεις.

Το MTS είναι ένα πλήρως αυτόματο σύστημα δοκιμών για βαθμονόμηση και επαλήθευση τριστάσιων μετρητών ηλεκτρικής ενέργειας, το οποίο αποτελείται από:

• Τριφογενής στατική πηγή ενέργειας
• Τριφασικό πρότυπο μέτρο αναφοράς
• Ρακέτα δοκιμής αυτόματης ανάρτησης μετρητή
• Άλλα απαραίτητα μέρη
• Ηλεκτρονικός υπολογιστής και λογισμικό ελέγχου ολόκληρου του συστήματος

Τα συστήματα δοκιμής μετρητών της σειράς YC1893D είναι πλήρως συμβατά με το πρότυπο IEC 60736 και είναι κατάλληλα για τη δοκιμή μετρητών σύμφωνα με τα ακόλουθα πρότυπα:

• Δελτίο ΕΚ 62052-11 και Δελτίο ΕΚ 62053-11, -21, -22, -23, -24
• Δελτίο ΕΚ 62056
• Ειδικότερα, το EN 50470-1, EN 50470-2, EN 50470-3
• Ειδικότερα:

Χαρακτηριστικά και λειτουργίες

Το MTS έχει κυρίως τα ακόλουθα χαρακτηριστικά:

• Υποστήριξη παράλληλης θύρας επικοινωνίας για τη δοκιμή έξυπνων μετρητών μέσω RS232
• Τερματικά βαθμονόμησης στο ράφι για επαλήθευση στο πάγκο δοκιμών
• Συσκευή βαθμονόμησης/επαλήθευσης τριών φάσεων μετρητών ενέργειας Landis+Gyr
• Δοκιμή ακρίβειας του τυπικού μετρητή αναφοράς
• Προθέρμανση
• Δοκιμή ακρίβειας σύμφωνα με την IEC
• Δοκιμή χωρίς φορτίο
• Δοκιμή ρεύματος εκκίνησης
• Επαναληψιμότητα δοκιμής σφάλματος
• Δοκιμασία κλήσης (δοκιμασία μητρώου)
• Δοκιμή ακρίβειας συχνότητας ρολογιού των μετρητών ηλεκτρικής ενέργειας
• Δοκιμή μέγιστης ζήτησης
• Δοκιμή ποσότητας επιρροής που σχετίζεται με τις δοκιμές ακρίβειας (η τάση, η συχνότητα, η αντίστροφη ακολουθία φάσης, η ανισορροπία της τάσης)
• Επίδραση των αρμονικών συστατικών στο κύκλωμα τάσης και ρεύματος σύμφωνα με την IEC
• Υποαρμονικές σύμφωνα με τα πρότυπα IEC (IEC 62052-11 / 62053-21/22/23)
• Αδιαφορετικές αρμονικές σύμφωνα με τα πρότυπα IEC (προαιρετικά)

Προσαρμοσμένα χαρακτηριστικά:

• Αυτοματοποιημένη λειτουργία καλωδίωσης για κάθε σταθμό
• Όλοι οι σταθμοί έχουν αυτόματη λειτουργία βραχυκυκλώματος
• Προσαρμοσμένη συσκευή ταχείας σύνδεσης QCD για μετρητές Landis+Gyr ¢s
• Ανάπτυξη λογισμικού υπολογιστών για δοκιμές ESAM

Τεχνικά δεδομένα

1Ηλεκτρική τροφοδότηση

2Πηγή ενέργειας
