Θεωρία Τριφασικό Ηλεκτρονικό Μετρητή YC98G Τερματικό Τριφασικό Ηλεκτρομετρητή

Name: Θεωρία Τριφασικό Ηλεκτρονικό Μετρητή YC98G Τερματικό Τριφασικό Ηλεκτρομετρητή
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Ονομασία μάρκας:	GENY
Αριθμός μοντέλου:	YC98G
Όροι πληρωμής:	Λ/Κ, Τ/Τ, D/P
Ικανότητα εφοδιασμού:	5 κομμάτια / μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO

Σχήμα αριθ.:

YC98G

Εμφάνιση:

Ψηφιακό

Εγκατάσταση:

Άμεσος που συνδέεται

Χρήση:

Πολυλειτουργικό μετρητή ενέργειας, μετρητή Watt-hour, μετρητή για βιομηχανική και οικιακή χρήση, τυπ

Ηλεκτρικός εξοπλισμός:

Τριφογενής Τρισύρματος

Θεωρία:

Ηλεκτρονικός μετρητής

Σύνδεση μετρητών δύναμης:

ΤΕΡΜΙΝΑΛ

Μετρούμενο σήμα:

συνεχές κύμα

Τύπος:

Ενεργειακός μετρητής

Προσαρμοσμένο:

Προσαρμοσμένο

Βάρος:

11.5kg

Πακέτο μεταφοράς:

ΚΑΡΤΟΝ

Προδιαγραφές:

245 χλμ. x 162 χλμ. x 60 χλμ.

Κώδικας Hs:

9030849000

Λιμάνι:

Γκουάνγκτσοου, Κίνα

Δυνατότητα προσφοράς:

5 κομμάτια / μήνα

Επισημαίνω:

Θεωρία ηλεκτρονικού μετρητή τριών φάσεων

ηλεκτρονικό μετρητή τριών φάσεων yc98g

ηλεκτρικό μετρητή τριών φάσεων σταθμού

Περιγραφή προϊόντων

Θεωρία Φορητό ηλεκτρονικό μετρητή τριών φάσεων με σύνδεση μετρητή ισχύος τερματικού σταθμού

Περιγραφή του προϊόντος

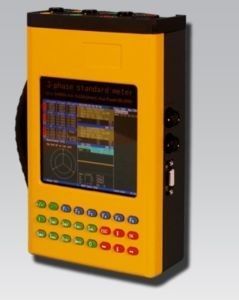

Το YC98G είναι ένα φορητό εργαζόμενο πρότυπο μετρητή με ανθρώπινο προσανατολισμένο σχεδιασμό για την επαλήθευση του ενεργού / αντιδραστικού τριφασικού μετρητή (3 ή 4 καλώδια) και του μονοφασικού μετρητή, η ακρίβεια του οποίου κυμαίνεται από 0,1 έως 0.05, κατάλληλο για δοκιμές πεδίου.

Ένα καλώδιο δεύτερης φάσης
Τρία φάση τέσσερα καλώδιο
Τρία φάση τρία καλώδιο
Σημαντικά

Τρόπος μέτρησης: παρέχει πληροφορίες σχετικά με τις παραμέτρους της υπό δοκιμή γραμμής, όπως:
- Τμήμα τάσης, ρεύματος, γωνία
- Ενεργή ισχύ, αντιδραστική ισχύ, φαινομενική ισχύ.
- Φάση και τρι-φάση συντελεστή ισχύος.
- Γωνία φάσης τάσης φάσης προς φάση
- Γωνία φάσης ρεύματος φάσης προς φάση
- Η συχνότητα.
Διάγραμμα διανυσμάτων: σχεδιάστε το διανυσματικό διάγραμμα γραμμών
Σχήμα κύματος: δείξτε τη μορφή κύματος τάσης και ρεύματος
Αρμονικές: κάντε μια γραφική και αριθμητική ανάλυση της THD. (2η ~ 51η)
Δοκιμή μετρητών: εκτελεί τη δοκιμή στα μέτρα. Το πεδίο δεδομένων που μπορεί να ρυθμιστεί σε αυτή τη λειτουργία είναι ο σειριακός αριθμός, ο τύπος του μετρητή, η σταθερή, ο παράγοντας διαίρεσης (για HF), ο τύπος δοκιμής και κύκλοι.
Δοκιμή αναλογίας CT: λαμβάνεται αναλογία CT με συγχρονισμένη δοκιμή πρωτογενούς και δευτερογενούς ρεύματος της CT
Έλεγχος καλωδίωσης: κρίνετε την καλωδίωση σωστά ή λάθος αυτόματα
Συσσώρευση ενέργειας: συσσωρεύεται ενεργή και αντιδραστική ενέργεια σε χρόνο ρύθμισης, που χρησιμοποιείται για τη δοκιμή του μετρητή
Αυτοκατατάταξη CT του σφραγίσματος: ελέγξτε εάν ο CT του σφραγίσματος είναι ακριβής και επανακατατάταξη.
Αποθήκευση δεδομένων δοκιμής: μπορεί να αποθηκεύσει 1000 ομάδες δεδομένων.
Έχει μια RS232 διεπαφή για επικοινωνία με ένα PC
Το firmware μπορεί να αναβαθμιστεί μέσω του υπολογιστή από τους ίδιους τους χρήστες
Μπορεί να συνδεθεί με εξωτερικό εκτυπωτή, πληκτρολόγιο, σαρωτή barcode
Στην δοκιμή διακόσμησης, ο χρήστης μπορεί να εισάγει ενεργή, αντιδραστική, φαινομενική ενέργεια και να υπολογίζει τρία είδη σφάλματος ενέργειας: ενεργή, αντιδραστική, φαινομενική.
Για τον έλεγχο του σφάλματος παλμού μπορούν να χρησιμοποιηθούν παλμικός και χειροκίνητος διακόπτης και πλήκτης ελέγχου.

Παράμετροι προϊόντος

Προδιαγραφή για το YC98G - 0,1%

Εμ	Πεδίο μέτρησης	Αποτελεσματική εξυγίανση	Ακριβότητα (%)	Άλλα
τάση	5 - 450 V	0.001 V	00,05%	Δύο εύρους ((1:4)
Τρέχουσα ΚΤ	0.05 - 20 Α	0.0002 Α	00,05%	3 περιοχές ((1:10)
Τεχνολογία συμπιεσμού CT	0.01 - 100 Α	0.001 Α	0.15%	3 περιοχές ((1:10)
συχνότητα	45-65 Hz	00,001 Hz	00,01 Hz
Ενεργή ισχύς	0~±Umax X Imax	0.0001 W	00,10%
	0~±Umax X Imax	0.0001 W	0.20%	Με τσιμπήματα CT
Αντιδραστική ισχύς	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	0.30%	Με τσιμπήματα ΤΤ
Φαινομενική ισχύς	0~±Umax X Imax	0.0001 VA	0.20%
Ενεργητική ενέργεια			00,10%
			0.20%	Με τσιμπήματα ΤΤ
Αντιδραστική ενέργεια			0.20%
			0.30%	Με τσιμπήματα ΤΤ
Σταθερή ενέργεια	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Παράγοντας ισχύος	0 ~ ± 0.9999	0.0001	±0.01
Γωνία φάσης	0 ~ 359. 999o	0.001 o	±0,01 o
Περιβάλλον εργασίας	-10~+55oC, 15~85% RHD, υψόμετρο:-10~3500 m
Επίδραση της θερμοκρασίας	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (άλλα)
Επίδραση της συχνότητας	≤ 25 ppm / Hz
Διασύνδεση παλμού	Εισαγωγή (2 κανάλια, PLi1, PLi2)
	Χαμηλό επίπεδο ≤ 2V, υψηλό επίπεδο ≥ 5V
	Έκδοση (2 κανάλια, ενεργή ισχύς PLo-1, αντιδραστική ισχύς PLo-3)
	Χαμηλό επίπεδο ≤0,5V, υψηλό επίπεδο ≥11,5V

Διασύνδεση επικοινωνίας	Ασύγχρονη σειριακή μετάδοση: RS232, 9600bps, 1N8.
Εφοδιασμός ενέργειας1	Δύναμη από τερματικά κυκλώματος U1, Un δοκιμασμένα: 85~450V/~35VA			Από το δοκιμασμένο κύκλωμα
Ηλεκτρική τροφοδοσία 2	Δύναμη από την πρίζα εναλλασσόμενου ρεύματος: 85~450V/~35VA
Εφοδιασμός ενέργειας3	Τύπος μπαταρίας: μπαταρία πολυμερούς Li, μέγεθος: 110mmX51mmX16mm,			Εσωτερική μπαταρία Li
Εφοδιασμός ενέργειας3	Ονομαστική τάση εξόδου: 7,2V, χωρητικότητα: 5000mAh			Εσωτερική μπαταρία Li
Διάσταση	Όργανο: 245mm X 162mm X 60mm
	Κουτί: 559 χλμ. 351 χλμ. 229 χλμ.
Βάρος	Βάρος του κύριου οργάνου: 1,7 kg
	Συνολικό βάρος: 11,5 kg

Προδιαγραφή για το YC98G - 0,05%

Άρθρο	Πεδίο μέτρησης	Αποτελεσματική εξυγίανση	Ακριβότητα (%)	Άλλα
τάση	5 - 450 V	0.001 V	0.02%	Δύο εύρους ((1:4)
Τρέχουσα ΚΤ	0.05 - 20 Α	0.0002 Α	0.02%	3 περιοχές ((1:10)
Τεχνολογία συμπιεσμού CT	0.01 - 100 Α	0.001 Α	0.15%	3 περιοχές ((1:10)
συχνότητα	45-65 Hz	00,001 Hz	00,01 Hz
Ενεργή ισχύς	0~±Umax X Imax	0.0001 W	00,05%
	0~±Umax X Imax	0.0001 W	0.20%	Με τσιμπήματα CT
Αντιδραστική ισχύς	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	0.30%	Με τσιμπήματα ΤΤ
Φαινομενική ισχύς	0~±Umax X Imax	0.0001 VA	00,10%
Ενεργητική ενέργεια			00,05%
			0.20%	Με τσιμπήματα ΤΤ
Αντιδραστική ενέργεια			00,10%
			0.30%	Με τσιμπήματα ΤΤ
Σταθερή ενέργεια	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Παράγοντας ισχύος	0 ~ ± 0.9999	0.0001	± 0,005%
Γωνία φάσης	0 ~ 359. 999o	0.001 o	± 0,005 o
Περιβάλλον εργασίας	-10~+55oC, 15~85% RHD, υψόμετρο:-10~3500 m
Επίδραση της θερμοκρασίας	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (άλλα)
Επίδραση της συχνότητας	≤ 20 ppm / Hz
Διασύνδεση παλμού	Εισαγωγή (2 κανάλια, PLi1, PLi2)
	Χαμηλό επίπεδο ≤ 2V, υψηλό επίπεδο ≥ 5V
	Έκδοση (2 κανάλια, ενεργή ισχύς PLo-1, αντιδραστική ισχύς PLo-3)
	Χαμηλό επίπεδο ≤0,5V, υψηλό επίπεδο ≥11,5V

Διασύνδεση επικοινωνίας	Ασύγχρονη σειριακή μετάδοση: RS232, 9600bps, 1N8.
Εφοδιασμός ενέργειας1	Δύναμη από τερματικά κυκλώματος U1, Un δοκιμασμένα: 85~450V/~35VA			Από το δοκιμασμένο κύκλωμα
Ηλεκτρική τροφοδοσία 2	Δύναμη από την πρίζα εναλλασσόμενου ρεύματος: 85~450V/~35VA
Εφοδιασμός ενέργειας3	Τύπος μπαταρίας: μπαταρία πολυμερούς Li, μέγεθος: 110mmX51mmX16mm,			Εσωτερική μπαταρία Li
Εφοδιασμός ενέργειας3	Ονομαστική τάση εξόδου: 7,2V, χωρητικότητα: 5000mAh			Εσωτερική μπαταρία Li
Διάσταση	Όργανο: 245mm X 162mm X 60mm
	Κουτί: 559 χλμ. 351 χλμ. 229 χλμ.
Βάρος	Βάρος του κύριου οργάνου: 1,7 kg
	Συνολικό βάρος: 11,5 kg

Προδιαγραφή για το YC98G - 0,05%

Άρθρο	Πεδίο μέτρησης	Αποτελεσματική εξυγίανση	Ακριβότητα (%)	Άλλα
τάση	5 - 450 V	0.001 V	0.02%	Δύο εύρους ((1:4)
Τρέχουσα ΚΤ	0.05 - 20 Α	0.0002 Α	0.02%	3 περιοχές ((1:10)
Τεχνολογία συμπιεσμού CT	0.01 - 100 Α	0.001 Α	0.15%	3 περιοχές ((1:10)
συχνότητα	45-65 Hz	00,001 Hz	00,01 Hz
Ενεργή ισχύς	0~±Umax X Imax	0.0001 W	00,05%
	0~±Umax X Imax	0.0001 W	0.20%	Με τσιμπήματα CT
Αντιδραστική ισχύς	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	0.30%	Με τσιμπήματα ΤΤ
Φαινομενική ισχύς	0~±Umax X Imax	0.0001 VA	00,10%
Ενεργητική ενέργεια			00,05%
			0.20%	Με τσιμπήματα ΤΤ
Αντιδραστική ενέργεια			00,10%
			0.30%	Με τσιμπήματα ΤΤ
Σταθερή ενέργεια	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Παράγοντας ισχύος	0 ~ ± 0.9999	0.0001	± 0,005%
Γωνία φάσης	0 ~ 359. 999o	0.001 o	± 0,005 o
Περιβάλλον εργασίας	-10~+55oC, 15~85% RHD, υψόμετρο:-10~3500 m
Επίδραση της θερμοκρασίας	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (άλλα)
Επίδραση της συχνότητας	≤ 20 ppm / Hz
Διασύνδεση παλμού	Εισαγωγή (2 κανάλια, PLi1, PLi2)
	Χαμηλό επίπεδο ≤ 2V, υψηλό επίπεδο ≥ 5V
	Έκδοση (2 κανάλια, ενεργή ισχύς PLo-1, αντιδραστική ισχύς PLo-3)
	Χαμηλό επίπεδο ≤0,5V, υψηλό επίπεδο ≥11,5V

Διασύνδεση επικοινωνίας	Ασύγχρονη σειριακή μετάδοση: RS232, 9600bps, 1N8.
Εφοδιασμός ενέργειας1	Δύναμη από τερματικά κυκλώματος U1, Un δοκιμασμένα: 85~450V/~35VA			Από το δοκιμασμένο κύκλωμα
Ηλεκτρική τροφοδοσία 2	Δύναμη από την πρίζα εναλλασσόμενου ρεύματος: 85~450V/~35VA
Εφοδιασμός ενέργειας3	Τύπος μπαταρίας: μπαταρία πολυμερούς Li, μέγεθος: 110mmX51mmX16mm,			Εσωτερική μπαταρία Li
Εφοδιασμός ενέργειας3	Ονομαστική τάση εξόδου: 7,2V, χωρητικότητα: 5000mAh			Εσωτερική μπαταρία Li
Διάσταση	Όργανο: 245mm X 162mm X 60mm
	Κουτί: 559 χλμ. 351 χλμ. 229 χλμ.
Βάρος	Βάρος του κύριου οργάνου: 1,7 kg
	Συνολικό βάρος: 11,5 kg
