Δοκιμή ακρίβειας ηλεκτρομετρητή

Περιγραφή:

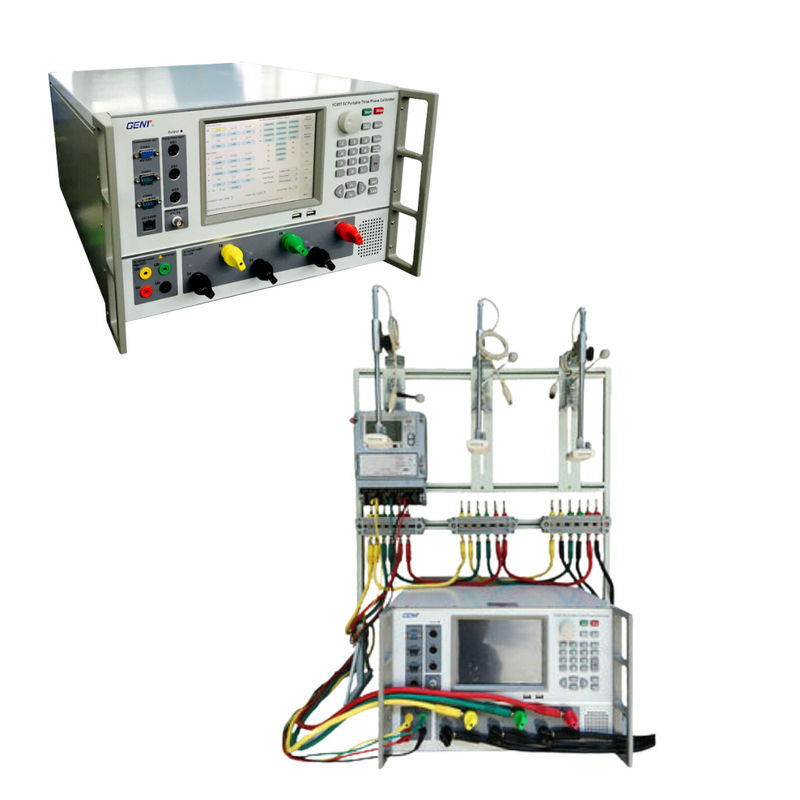

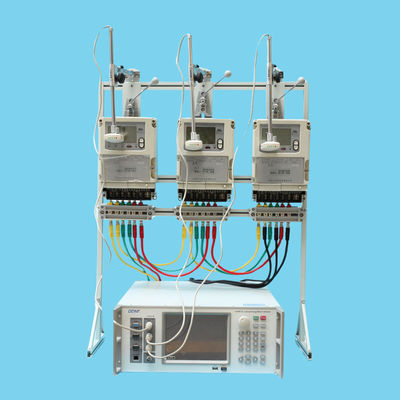

Το YC99T-5C είναι ένα φορητό εξοπλισμό δοκιμής μετρητών τριών φάσεων (καλιμπρατήρα), κατάλληλο για εργαστηριακή και τοπική χρήση.Ο βαθμονόμος YC99T-5C χρησιμοποιεί την τεχνολογία δοκιμής με τη διαρκή ανάπτυξη της βαθμονόμησης του μετρητή ενέργειας.YC99T-5C έχει ακριβώς την ίδια λειτουργία λογισμικού με την βαθμονόμηση YC99T-5C, αλλά διαφορετική τάση και ισχύς εξόδου.

Ο βαθμονωτής YC99T-5C υποστηρίζει το πρωτόκολλο επικοινωνίας DLT-645 ((2007) και μπορεί να ολοκληρώσει το σφάλμα ένδειξης ζήτησης, το σφάλμα περιόδου ζήτησης, το σφάλμα αλλαγής χρόνου,σφάλμα ένδειξης ενέργειας για την περίοδο τιμής και άλλα σχέδια δοκιμών πολλαπλών λειτουργιώνΟ βαθμονωτής YC99T-5C διαθέτει σταθερό κρυστάλλινο ταλαντωτή θερμοκρασίας, ο οποίος είναι σε θέση να επαληθεύει το ημερήσιο χρονικό σφάλμα του μετρητή ηλεκτρικής ενέργειας.

Το YC99T-5C είναι σχεδιασμένο με φανταστική οθόνη και καλωδιακή διάταξη.

Το YC99T-5C δεν παρέχει μόνο κανονικές δοκιμές μετρητών, μπορεί επίσης να χρησιμοποιηθεί ως εξοπλισμός εξόδου αρμονικής ισχύος, ο οποίος είναι σε θέση να δημιουργήσει σταθερή αρμονική έξοδο.

Το YC99T-5C και το YC99T-3C έχουν παρόμοια λειτουργία, αλλά διαφέρουν στην τάση και το ρεύμα εξόδου, το YC99T-3C έχει περισσότερα κανάλια ρεύματος και τάσης.

1Τρόπος δοκιμής: ενεργή ισχύ, αντιδραστική ισχύ

2Μετρητής υπό δοκιμή: 3P4W, 3P3W, 1P2W

3Ο βαθμονωτής συνδυάζεται με πηγή ενέργειας και ηλεκτρονικό όργανο βαθμονόμησης με ευρύ φάσμα ισχύος και τάσης.

4. Υποστηρίζονται δοκιμές εκκίνησης και δοκιμές σάρωσης

5Τα δεδομένα δοκιμής μπορούν να διαχειριστούν από τον υπολογιστή μέσω της διεπαφής Rs232

6Το YC99T-5C δεν μπορεί μόνο να λειτουργεί με εξοπλισμό αλλά και να ελέγχεται από PC.

7. Καλιμπράρωση μετρητών ενέργειας αυτόματα, που περιλαμβάνουν στοιχεία, όπως, προθέρμανση, εκκίνηση, σέρνεται, σφάλμα, επιρροή, δοκιμή ποσότητας κλπ.

Προδιαγραφές:

Πηγή τάσης
Πεδίο τάσης	57.7V ~ 380V
Δοκιμαστική τάση εξόδου (άμεση φάσης)		3* (0V ∼ 450V)
Δυναμικό παραγωγής	30VA μέγιστο/φάση
Απόφαση	0.01%
Ακριβότητα	00,05%
Σταθερότητα	0.01%/ 180s
Συντελεστής στρέβλωσης	< 0,2% για το φορτίο γραμμικής αντίστασης
Τωρινή πηγή
Διάστημα ισχύος	50mA ̇ 120A
Έλεγχος ισχύος εξόδου	3* ((1mA 120A)
Δυναμικό παραγωγής	100 VA max/phase@100A
Απόφαση	0.01%
Ακριβότητα	00,05%
Σταθερότητα	0.02%/180s
Συντελεστής στρέβλωσης	< 0,2% για το φορτίο γραμμικής αντίστασης
Γωνία φάσης
Πεδίο	0 - 360°
Απόφαση	00,01°
Ακριβότητα	00,05°
Συχνότητα
Πεδίο	40Hz ∙ 70Hz
Απόφαση	0.002Hz
Έκδοση παλμού
Έξοδος υψηλής συχνότητας (CH)	10,666 × 105 Hz
Έξοδος χαμηλής συχνότητας (CL)	5×10-5×CH
Εισαγωγή παλμού
Διάδρομος εισόδου	3
Συχνότητα εισόδου	Μαξ. 20Hz
Άλλα
Προμήθεια τάσης	110V/220V ±15% 50/60Hz±2Hz
Θερμοκρασία περιβάλλοντος	-10°C - +40°C
Σχετική υγρασία	35% - 85%
Μέγεθος (W × H × D) (mm)	445×180×680
Βάρος (kg)	46





Εφαρμογές:

1. Εθνικές εταιρείες κοινής ωφέλειας

2. Κυβερνητικά γραφεία μετρολογίας

3Μεγάλοι κατασκευαστές μετρητών ενέργειας

Πρωταρχικά ανταγωνιστικά πλεονεκτήματα:

1. Υψηλής ποιότητας προϊόν

2- Εύκολη λειτουργία.

3. ισχυρή και σταθερή αρμονική ισχύς

4Δοκιμή πολλαπλού τύπου ενεργού και αντιδραστικού μετρητή ενέργειας
