YCCl-9901 Ταυτοποιητής φάσης και τροφοδότησης για εξοπλισμό δοκιμής μετασχηματιστή

YCCl-9901 Ταυτοποιητής φάσης και τροφοδότησης για τον εξοπλισμό δοκιμής μετασχηματιστή

1Ο αναγνωριστής φάσης και τροφοδότησης χρησιμοποιείται για την ταυτοποίηση βασικών πληροφοριών των χρηστών, όπως ο μετασχηματιστής των χρηστών, η γραμμή ισχύος και φάσης κλπ.

2Το σύστημα υιοθετεί τόσο τη μέθοδο παλμού όσο και τη μέθοδο σήματος φορέα ηλεκτρικής γραμμής για την αναγνώριση των πληροφοριών των χρηστών.χωρίς να προκύπτει κακή κρίση ή μη αναγνώριση των χρηστών.

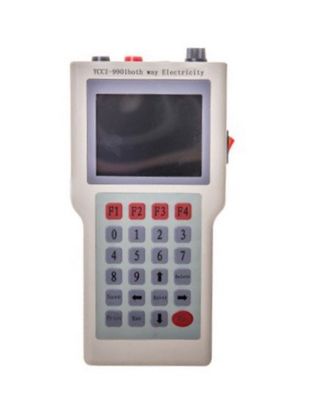

3Το σύστημα αποτελείται από συσκευή δοκιμής υποδοχής και φορητές μονάδες δοκιμής.και οι φορητές μονάδες χρησιμοποιούνται από την πλευρά του χρήστη για την ταυτοποίηση των πληροφοριών.

Προδιαγραφές:

Χαρακτηριστικά & Λειτουργίες

• Λειτουργίες αναγνώρισης για τη διάκριση των μετασχηματιστών και των φάσεων των μετρούμενων γραμμών.
• Προσδιορισμός του φορτίου (αριθμός ενεργειακών μετρητών που χρησιμοποιούνται) κάθε φάσης των μετασχηματιστών.
• Δείχνει και αποθηκεύει την τιμή τάσης των μετρούμενων γραμμών και μετρά τη διαφορά τάσης μεταξύ της πλευράς του μετασχηματιστή και της πλευράς του χρήστη.
• Εμφάνιση της ατομικής αρμονικής περιεκτικότητας (από 3-51) της μετρούμενης γραμμής και αποθήκευση των συνολικών αρμονικών.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Προσδιορίστε τη γραμμή διακλάδευσης, στην οποία βρίσκονται οι φορητές μονάδες, της περιοχής διανομής, χρησιμοποιώντας τον τωρινό σφιγκτήρα για τη συλλογή της ώθησης.
• Χρησιμοποιώντας τρεις σφραγίδες ρεύματος, ο οικοδεσπότης εμφανίζει την τάση, το ρεύμα, τη γωνία, την ενεργό ισχύ, την αντιδραστική ισχύ, τον συντελεστή ισχύος κλπ., ενώ δεν χρησιμοποιούνται σφραγίδες ρεύματος,εμφανίζει μόνο την τιμή τάσης με τις άλλες παραμέτρους που εμφανίζονται ως μηδέν.
• Για δοκιμή κλάσης είναι διαθέσιμες σφραγίδες 500A και μεγαλύτερες ή περιτυλίγματα Rogowski.
• Ο αριθμός περιοχής διανομής μπορεί να οριστεί ελεύθερα για να διακρίνονται οι δοκιμαζόμενοι μετασχηματιστές.
• Η διάκριση της κατεύθυνσης και της πολικότητας δεν απαιτείται για τη δοκιμή παλμού, όταν χρησιμοποιούνται οι μεθόδοι σύνδεσης χειροκίνητης μονάδας ή οι μεθόδοι σύνδεσης με τωρινή ζεύξη του οικοδεσπότη.

Μέθοδοι Χρήσης

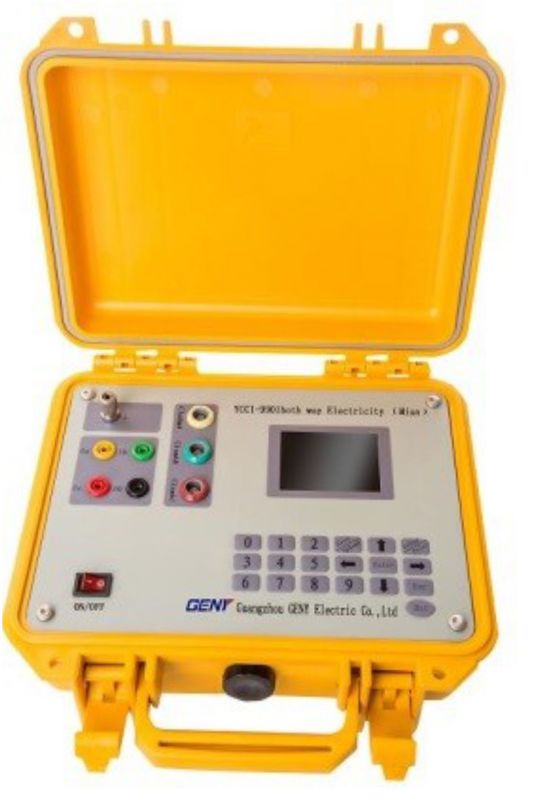

Η συσκευή υποδοχής

Συνδέστε τα κίτρινα, πράσινα, κόκκινα και μαύρα καλώδια δοκιμής του αγωγού δοκιμής με τα τερματικά UA, UB, UC, UO της μηχανής υποδοχής αντίστοιχα.Η άλλη πλευρά είναι συνδεδεμένη με μετασχηματιστή ή άλλη συσκευή τροφοδοσίας ενέργειας με σφραγίδες. (Σημείωση: από προεπιλογή, το κίτρινο είναι φάση Α, το πράσινο είναι φάση Β, το κόκκινο είναι φάση C και το μαύρο είναι UO).

Επέκταση

Χρησιμοποιήστε την πρίζα του πένας δοκιμής για τη σύνδεση του τερματικού του πίνακα επέκτασης και την πρίζα για τη σύνδεση του μετρητή ισχύος (το κόκκινο είναι γραμμή φάσης και το μαύρο είναι γραμμή μηδέν).
