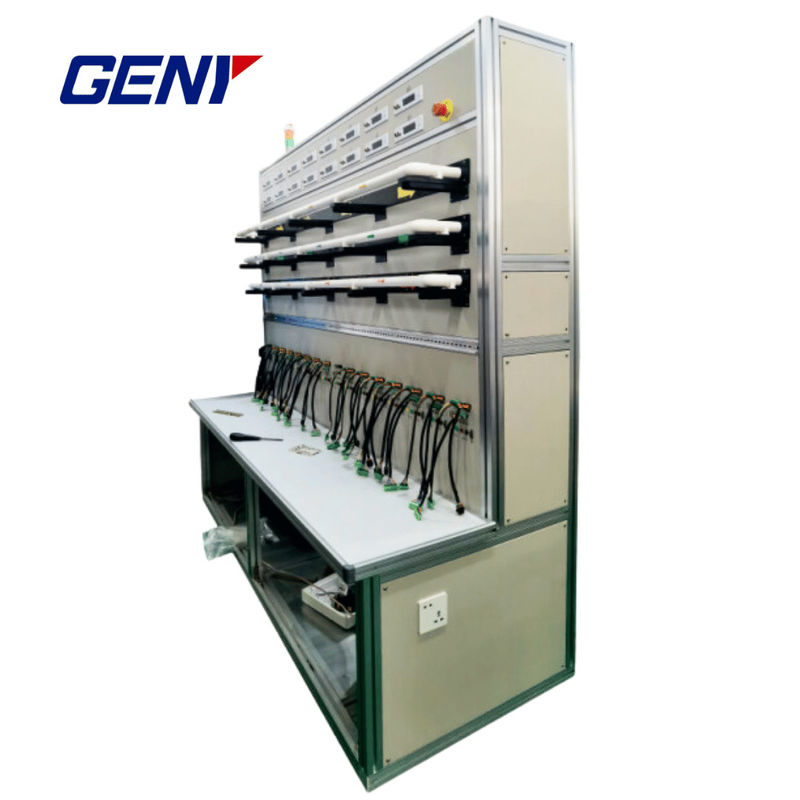

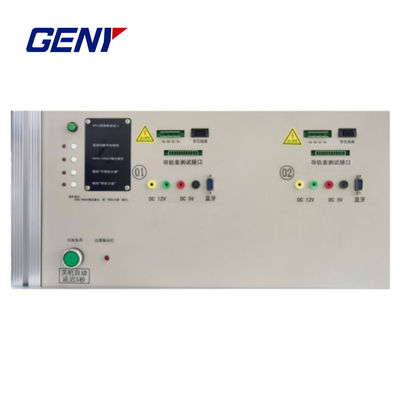

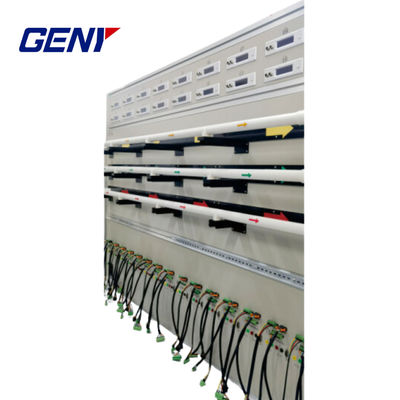

YC-1893GT Σύστημα επαλήθευσης σταθερών ενεργειακών μετρητών για σιδηροδρομικές εγκαταστάσεις

YC-1893GT Σύστημα επαλήθευσης σταθερών ενεργειακών μετρητών για σιδηροδρομικές εγκαταστάσεις

Χαρακτηριστικά της συσκευής

• Χαρακτηριστικά ευέλικτου συστήματος
• Διασύνδεση RJ-45 / RS-485 / CAN
• Διασύνδεση επικοινωνίας Bluetooth φορέα / τηλεχειριζόμενο σήμα / State Grid
• Λειτουργία αυτόματης βαθμονόμησης μικρουπολογιστή και χειροκίνητη βαθμονόμηση πληκτρολογίου
• Ελαστικές ρυθμίσεις σχεδίου βαθμονόμησης
• Διαφορετικές μορφές αναφορών που μπορούν να τροποποιηθούν σύμφωνα με τις απαιτήσεις του χρήστη
• Πρωτόκολλο επικοινωνίας για την έξυπνη μέτρηση
• Λειτουργίες εισαγωγής και δικτύωσης γραμμικού κώδικα
• Υποστηρίζει 645, 698 πρωτόκολλα επικοινωνίας

Τεχνικές προδιαγραφές

Επίπεδο ακρίβειας συσκευής: 0,05 Επίπεδο / 0,1 Επίπεδο

Δυναμική τάση

• Διάστημα: 3x57.7V / 3x100V / 3x220V / 3x380V
• Περιοχή ρύθμισης: 0~120% Un
• Ακριβότητα ρύθμισης: τουλάχιστον 1mV
• Διαστροφή μορφής κύματος: ≤0,3%
• Επίδραση μετατόπισης φάσης: < 0,1%
• Κανονισμός φορτίου: ≤±0,3% της πλήρους αξίας κλίμακας (καθαρή αντίσταση, επαγωγική, χωρητική)
• Ακρίβεια παρακολούθησης: Πολυλειτουργική παρακολούθηση με τυποποιημένο μετρητή

ρεύμα εξόδου

• Πεδίο εφαρμογής: 3x0,02A~100A Αυτοματοποιημένη επιλογή πεδίου εφαρμογής (μέρος της πηγής τροφοδοσίας, προεπιλεγμένο Imax=50A)
• 3x0.2A~500A (Μέσω 1:10 ΤΠΕ μετασχηματισμού εξόδου.01- Ναι.
• Εξαγωγή μετασχηματισμού CT, ρεύμα εκκίνησης: 200mA (ελάχιστο), ακρίβεια ρεύματος εκκίνησης ≤ 3%
• Συμμετοχή σε ένα σύστημα ηλεκτρικής ενέργειας που χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας
• Περιοχή ρύθμισης: 0~120%
• Ακριβότητα ρύθμισης: τουλάχιστον 0,1 mA (μέρος της πηγής ισχύος)
• Διαστροφή μορφής κύματος: ≤0,3%
• Επίδραση μετατόπισης φάσης: < 0,1%
• Κανονισμός φορτίου: ≤±0,3% της πλήρους αξίας κλίμακας (καθαρή αντίσταση, επαγωγική, χωρητική)
• Ακρίβεια παρακολούθησης: Πολυλειτουργική παρακολούθηση με τυποποιημένο μετρητή

Φάση εξόδου

• Πεδίο ρύθμισης: 0,01°~360°
• Ακριβότητα ρύθμισης: τουλάχιστον 0,01°
• Κανονισμός φορτίου: <±0,3°
• Ακρίβεια παρακολούθησης: Πολυλειτουργική παρακολούθηση με τυποποιημένο μετρητή

Συχνότητα εξόδου

• Πεδίο ρύθμισης: 45.000 Hz ~ 65.000 Hz
• Ακριβότητα ρύθμισης: τουλάχιστον 0,001 Hz
• Κανονισμός φορτίου: < ± 0,1%
• Ακρίβεια παρακολούθησης: Πολυλειτουργική παρακολούθηση με τυποποιημένο μετρητή

Συμμετρία ισχύος εξόδου

• Όταν η διάταξη υποδεικνύει (ή υποδεικνύει ως προεπιλογή) συμμετρία, η πραγματική συμμετρία εξόδου δεν πρέπει να υπερβαίνει τις προδιαγραφές του πίνακα 3-3.

Σταθερότητα ισχύος εξόδου

• Μετά την επίτευξη θερμικά σταθερής κατάστασης της διάταξης, εντός του καθορισμένου εύρους φόρτισης εξόδου, η σταθερότητα ισχύος εξόδου Py δεν πρέπει να υπερβαίνει τις προδιαγραφές του πίνακα 3-4.

(Πίνακας 3-3)

(Πίνακας 3-4)

Σήμα χρονολόγησης

• Μοντυλικό μέτρο συχνότητας συγχρονισμού, συχνότητα συγχρονισμού εξόδου 625kHz
• Εσωτερικός κρυστάλλινος ταλαντωτής ακρίβεια συχνότητας ≤0,4x10^-6, ετήσια σταθερότητα ≤0,1x10^-6
• (Τα παραπάνω είναι προεπιλεγμένες διαμορφώσεις, για άλλες παραμέτρους απόδοσης και λειτουργίες, παρακαλούμε επικοινωνήστε με την εταιρεία μας για προσαρμογή)
