SZ-03A-K8 Τριφασικό τυπικό μέτρο

SZ-03A-K8 Τριφασικό τυπικό μέτρο

Ονομασία μάρκας:	GENY
Αριθμός μοντέλου:	SZ-03A-K8
Όροι πληρωμής:	L/C, T/T, D/P
Ικανότητα εφοδιασμού:	100/έτος

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Πιστοποίηση:

ISO, CE

Έγγραφο:

Σχήμα αριθ.:

SZ-03A-K8

Σειρά τάσης δοκιμής:

5V-480V

Τρέχουσα σειρά δοκιμής:

10mA-120A

Θερμοκρασία λειτουργίας:

-10°C -+40°C

Δυνατότητα προσφοράς:

100/έτος

Επισημαίνω:

Σταθερή συσκευή μέτρησης προτύπου αναφοράς

Προηγμένη συσκευή μέτρησης ηλεκτρικών παραμέτρων

SZ-03A-K8 Σταθερό πρότυπο αναφοράς

Περιγραφή προϊόντων

SZ-03A-K8 Τριφασικό τυπικό μέτρο

Παράμετροι προϊόντος

Όροι και απαιτήσεις εφαρμογής
Περιβάλλον		Απαιτούμενη ισχύς		Ασφάλεια
Θερμοκρασία λειτουργίας	Η υγρασία	Υψόμετρο	Προμήθεια τάσης	Τάξη IP	Συμμόρφωση
-10°C -+40°C	45% έως 75%	< 2500m	220V±10%, 50/60Hz±2Hz	IP30	Συμμόρφωση CE

Τύπος	SZ-03A-K8
Δοκιμαστική τάση
Πεδίο	5V-480V
Λάθος	± 0,02% ((5V-480V)
Πεδίο εμφάνισης	5.000000V-480.000V
ρεύμα δοκιμής
Πεδίο	10mA-120A
Λάθος	± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA)
Πεδίο εμφάνισης	1.000000A-120.0000A
Λάθος μέτρησης ισχύος
Ενεργητική ισχύς	± 0,02% ((50mA-120A)
Αντιδραστική ισχύς	± 0,05% ((50mA-120A)
Φαινομενική ισχύς	± 0,05% ((50mA-120A)
Γωνία φάσης
Πεδίο	0°-360°
Λάθος	±0,05°
Πεδίο εμφάνισης	0.000001°--359.9999°
Συχνότητα
Πεδίο	45Hz-65Hz
Πεδίο εμφάνισης	45.000-65.000
Έκδοση παλμού
Έξοδος υψηλής συχνότητας (CH)	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Έξοδος χαμηλής συχνότητας (CL)	2x10-5xCH
Αναλογία παλμού	1:01
Επίπεδο παραγωγής	5V
Εισαγωγή παλμού
Επίπεδο εισόδου	24V
Συχνότητα εισόδου	500 Hz (μέγιστο)
Διάμετροι ((WxHxD) ((mm)	432x131x470
Βάρος ((kg)	16

Γενική εισαγωγή

Η σειρά SZ-03A-K8 τριών φάσεων μετρητών χρησιμοποιεί τεχνολογία υψηλής ταχύτητας όπως DSP, CPLD, MCU και ADC με αυτοδιαμετρίαση κλπ.το μετρητή μπορεί να δειγματοληφθεί σήμα AC σε υψηλή ταχύτητα και να τα αντιμετωπίσει με ειδική ψηφιακή αριθμητικήΌλα αυτά καθιστούν την δομή του μετρητή απλή και μετρούν με ακρίβεια 0,02% του σχετικού σφάλματος.

Χαρακτηριστικά

1.Υψηλή ακρίβεια

Λάθος μέτρησης τριών φάσεων τάσης, ρεύματος, ισχύος και ηλεκτρικής ενέργειας ≤ ± 0,02%

2.Δύσκολο εύρος μέτρησης

Τεχνολογία για την παραγωγή ηλεκτρικής ενέργειας

ρεύμα από 10mA έως 160A

3.Μετρήσεις πολλαπλών παραμέτρων

Δοκιμή τριών φάσεων τάσης, ρεύματος, ισχύος, ηλεκτρική ενέργεια, συντελεστή ισχύος, φάσης και συχνότητας

συγχρονικά

4.Μετρήσεις πολλαπλών τρόπων

Τρεις φάσεις τεσσάρων καλωδίων (3P4W) και τρεις φάσεις τριών καλωδίων (3P3W) ενεργών

Τρεις φάσεις τεσσάρων καλωδίων (3P4W) & τρεις φάσεις τριών καλωδίων (3P3W) αντιδραστικές

Τρεις φάσεις τεσσάρων καλωδίων (3P4W) & τρεις φάσεις τριών καλωδίων (3P3W) εμφανείς

Τρεις φάσεις τεσσάρων καλωδίων (3P4W) & τρεις φάσεις τριών καλωδίων (3P3W) διασταυρούμενα συνδεδεμένα αντιδραστικά

Ενεργό μονοφασικό καλώδιο δύο (1P2W)

Ενεργοποιημένο μονοφασικό καλώδιο δύο (1P2W)

Μονοφασικό καλώδιο δύο (1P2W) εμφανές

5.Αρμονική μέτρηση και ανάλυση

Δοκιμασία συντελεστή στρέβλωσης μορφής κύματος και περιεχομένου 2ης-21ης αρμονικής και εμφάνιση διαγράμματος ράβδου.

6- Ελέγξτε το πάγκο δοκιμών.

Μέτρηση του ποσοστού ασυμμετρίας της τάσης, του ρεύματος και της φάσης σε κάθε φάση και σταθερότητα ισχύος.

7Δείκτης κυματομορφών

Δείξε τάση και κύμα ταυτόχρονα.

8Ιδανικό τυπικό μέτρο.

Η σταθερά παλμού ενέργειας μπορεί να ρυθμιστεί αυτόματα ή χειροκίνητα, υπολογίζοντας και εμφανίζοντας το σφάλμα και την τυπική απόκλιση του δοκιμαζόμενου μετρητή.Η ισχύς ανάψεως/ξεκλεισμού μπορεί να ελέγχεται με χειροκίνητο ή εξωτερικό συγχρονικό παλμό

9.Καθορισμός λογισμικού

Μέσα από το λογισμικό μπορεί να βαθμολογεί πλήρη εύρος και γωνία φάσης για τη βελτίωση της αξιοπιστίας και

αποδοτικότητα

10.Συνεργασία επικοινωνίας

Υπάρχουν δύο θύρες επικοινωνίας RS-232, μπορεί να συνδεθεί με PC και δοκιμαστικό πάγκο, συνειδητοποιώντας αυτόματη μέτρηση και βαθμονόμηση

11Φιλικό περιβάλλον

Μεγάλη και καθαρή οθόνη LCD, μπορεί να εμφανίσει μεγάλες πληροφορίες

12.Εύκολη λειτουργία

Ένα πλήκτρο άμεσης χειραγώγησης

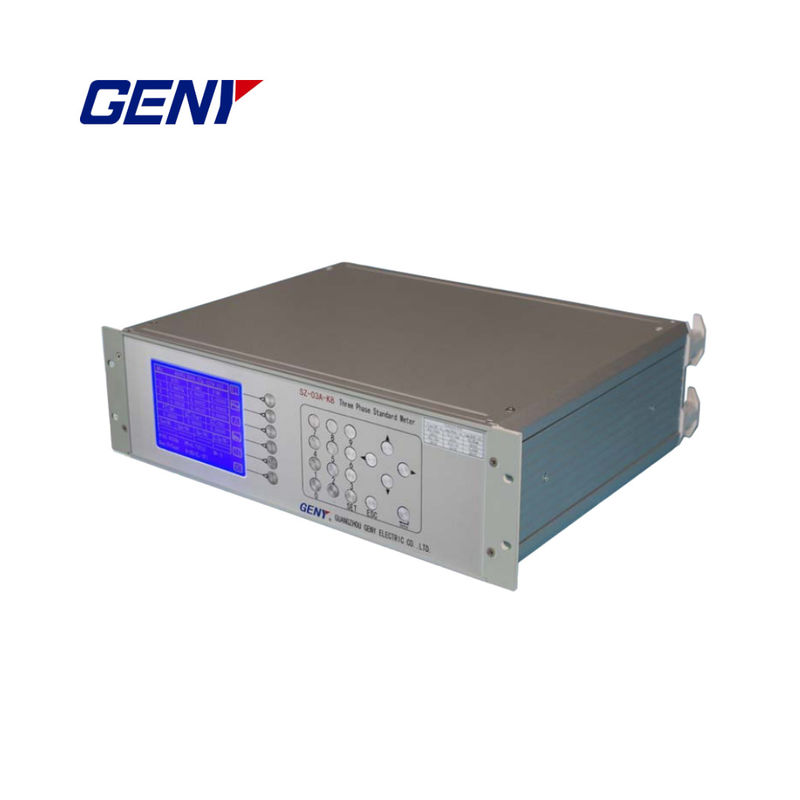

SZ-03A-K8 Τριφασικό τυπικό μέτρο 1

SZ-03A-K8 Τριφασικό τυπικό μέτρο 2

SZ-03A-K8 Τριφασικό τυπικό μέτρο 3
