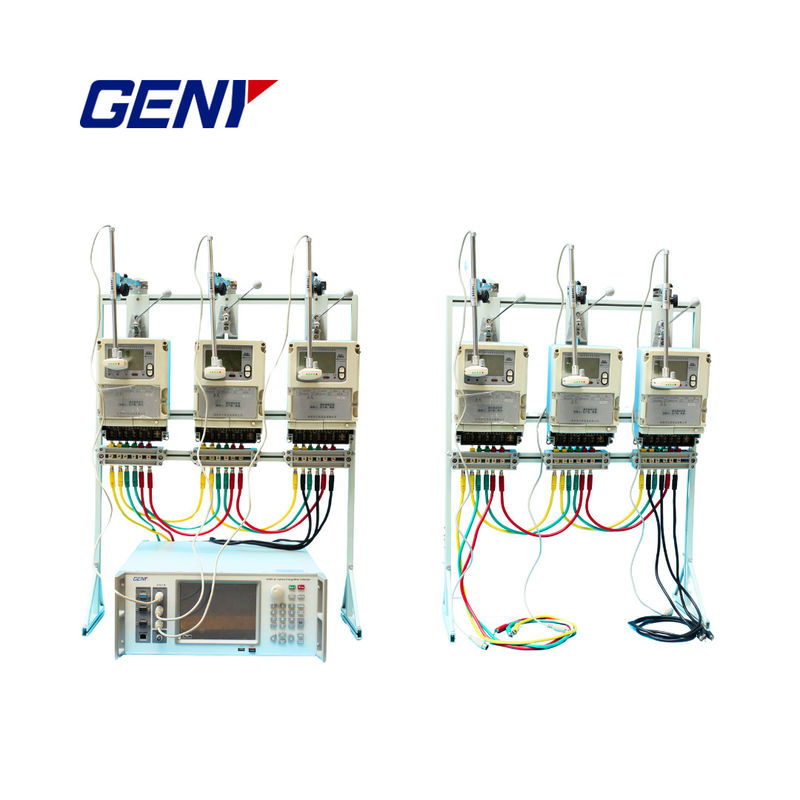

Φορητός εξοπλισμός δοκιμής μετρητών ενέργειας σειράς YC99T

Αριθμός μοντέλου.

ΥC99T-3C

Θέση μέτρου / ακρίβεια

3 / 0.05

Εξαγωγική τάση εναλλασσόμενης τάσης

Πεδίο

57.7V, 100V, 220V, 380V 660

Πεδίο προσαρμογής

(0-120) %RG (RG είναι εύρος)

Προσαρμόστε την ανάλυση

0.01%RG, 0.1%RG, 1%RG, 10%RG

Σταθερότητα

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Διαστρέβλωση

00,2% (μη χωρητικό φορτίο)

Μέγιστο φορτίο εξόδου

20VA/φάση

Ακριβότητα μέτρησης

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

Εναλλακτικό ρεύμα εξόδου

Πεδίο

0.05A 0.2A 1A 5A 16.67A 50A

Ρυθμίστε το εύρος

(0-120) %RG (RG είναι εύρος)

Προσαρμόστε την ανάλυση

0.01%RG, 0.1%RG, 1%RG, 10%RG

Σταθερότητα

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Διαστρέβλωση

00,2% (μη χωρητικό φορτίο)

Μέγιστο φορτίο εξόδου

50VA ((50A εύρος)

Ακριβότητα μέτρησης

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

Δυνατότητα εξόδου

Σταθερότητα

0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

Ακριβότητα ενεργού και αντιδραστικού ρεύματος

% 0,05%RG

Έξοδος φάσης

Πεδίο ρύθμισης της ισχύος

0 ~ 359.99

Δύναμη ρύθμισης ισχύος

10°,1°,0.1°,00,01° προαιρετικό

Απόφαση

0.01

Ακριβότητα μέτρησης

%0.05

Εξέλιξη συντελεστή ισχύος

Πεδίο ρύθμισης

-1~0~+1

Ανάλυση μέτρησης

0.0001

Ακριβότητα μέτρησης

%0.0005

Έξοδος συχνότητας

Πεδίο ρύθμισης

40Hz ∙ 70Hz

Ανάλυση ρύθμισης εξόδου

1Hz, 0,1Hz, 0,01Hz, 0,001Hz προαιρετικά

Απόφαση

0.001Hz

Ακριβότητα

% 0,002Hz

Εναρμονική ρύθμιση

Αρμονική τάξη

2η ~ 63η

Αρμονικό πλάτος

0~40%

Αρμονική γωνία

0 ~ 359.00

Λάθος ορμονικού συνόλου

2ος ~ 31ος: %0,1%, 32ος ~ 63ος: %0,2%

Μέτρηση σφάλματος ενέργειας

Βασικό όριο σφάλματος ενεργού ενέργειας

% 0,05%RD ((η τάση30V~660V, το ρεύμα0,02A~60A, PF 0,5)

Βασικό όριο σφάλματος για την ενεργειακή αντίδραση

% 0,1%RD ((η τάση30V~660V, το ρεύμα0,02A~60A, PF 0,5)

Κρυστάλλινο πρότυπο

Ακριβότητα συχνότητας

% 0,5 ppm (αποχωρήστε από το εργοστάσιο@25)

Σταθερότητα συχνοτήτων

% 0,1 ppm,-20 ~+70

Εισφορά ενεργειακού παλμού

Αριθμός εισόδου ενεργειακού παλμού

3 κανάλια ενεργά, 3 κανάλια αντιδραστικά

Γενικές παραμέτρους

Ηλεκτρική τροφοδοσία

AC220V%15% ή 110V%15%

Συχνότητα

50 Hz ~ 60 Hz

Κατανάλωση

60VA ~ 1000VA

Περιβαλλοντική κατάσταση

20 ~ 30 σχετική υγρασία

Περιβάλλον αποθήκευσης

-20 ~ 50

Μέγεθος και βάρος

600 mm ((L) 400 mm ((W) 266 mm ((H), 30 kg

Αριθμός μοντέλου.

YC99T-5C

Θέση μέτρου / ακρίβεια

3 / 0, 05 cl

Εξαγωγική τάση εναλλασσόμενης τάσης

Πεδίο

57.7V, 100V, 220V, 380V

Πεδίο προσαρμογής

(0-120) %RG (RG είναι εύρος)

Προσαρμόστε την ανάλυση

0.01%RG, 0.1%RG, 1%RG, 10%RG

Σταθερότητα

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Διαστρέβλωση

00,2% (φόρτωση αντίστασης)

Μέγιστο φορτίο εξόδου

20VA/φάση

Ακριβότητα μέτρησης

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

Εναλλακτικό ρεύμα εξόδου

Πεδίο

0.05A 0.2A 1A 5A 20A 100A

Ρυθμίστε το εύρος

(0-120) %RG (RG είναι εύρος)

Προσαρμόστε την ανάλυση

0.01%RG, 0.1%RG, 1%RG, 10%RG (προαιρετικό)

Σταθερότητα

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Διαστρέβλωση

00,2% (μη χωρητικό φορτίο)

Μέγιστο φορτίο εξόδου

100VA ((100A εύρος)

Ακριβότητα μέτρησης

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

Δυνατότητα εξόδου

Σταθερότητα

0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

Ακριβότητα ενεργού και αντιδραστικού ρεύματος

% 0,05%RG

Έξοδος φάσης

Πεδίο ρύθμισης της ισχύος

0 ~ 359.99

Δύναμη ρύθμισης ισχύος

10°,1°,0.1°,00,01° προαιρετικό

Απόφαση

0.01

Ακριβότητα μέτρησης

%0.05

Εξέλιξη συντελεστή ισχύος

Πεδίο ρύθμισης

-1~0~+1

Ανάλυση μέτρησης

0.0001

Ακριβότητα μέτρησης

%0.0005

Έξοδος συχνότητας

Πεδίο ρύθμισης

45Hz 70Hz

Ανάλυση ρύθμισης εξόδου

1Hz, 0.1Hz, 0.01Hz, 0.001Hz

Απόφαση

0.001Hz

Ακριβότητα

% 0,002Hz

Εναρμονική ρύθμιση

Αρμονική τάξη

2η ~ 63η

Αρμονικό πλάτος

0~40%

Αρμονική γωνία

0 ~ 359.99

Λάθος ορμονικού συνόλου

2ος ~ 31ος: %0,1%, 32ος ~ 63ος: %0,2%

Μέτρηση σφάλματος ενέργειας

Βασικό όριο σφάλματος ενεργού ενέργειας

% 0,05%RD ((η τάση30V~380V, το ρεύμα0,02A~120A, PF 0,5)

Βασικό όριο σφάλματος για την ενεργειακή αντίδραση

% 0,1%RD ((η τάση30V~380V, το ρεύμα0,02A~120A, PF 0,5)

Κρυστάλλινο πρότυπο

Ακριβότητα συχνότητας

% 0,5 ppm (αποχωρήστε από το εργοστάσιο@25)

Σταθερότητα συχνοτήτων

% 0,1 ppm,-20 ~+70

Εισφορά ενεργειακού παλμού

Αριθμός εισόδου ενεργειακού παλμού

3 κανάλια ενεργά, 3 κανάλια αντιδραστικά

Γενικές παραμέτρους

Ηλεκτρική τροφοδοσία

AC220V%15% ή 110V%15%

Συχνότητα

50 Hz ~ 60 Hz

Κατανάλωση

60VA ~ 1000VA

Περιβαλλοντική κατάσταση

20 ~ 30 σχετική υγρασία

Περιβάλλον αποθήκευσης

-20 ~ 50

Μέγεθος και βάρος

600 mm ((L) 400 mm ((W) 266 mm ((H), 48 kg
