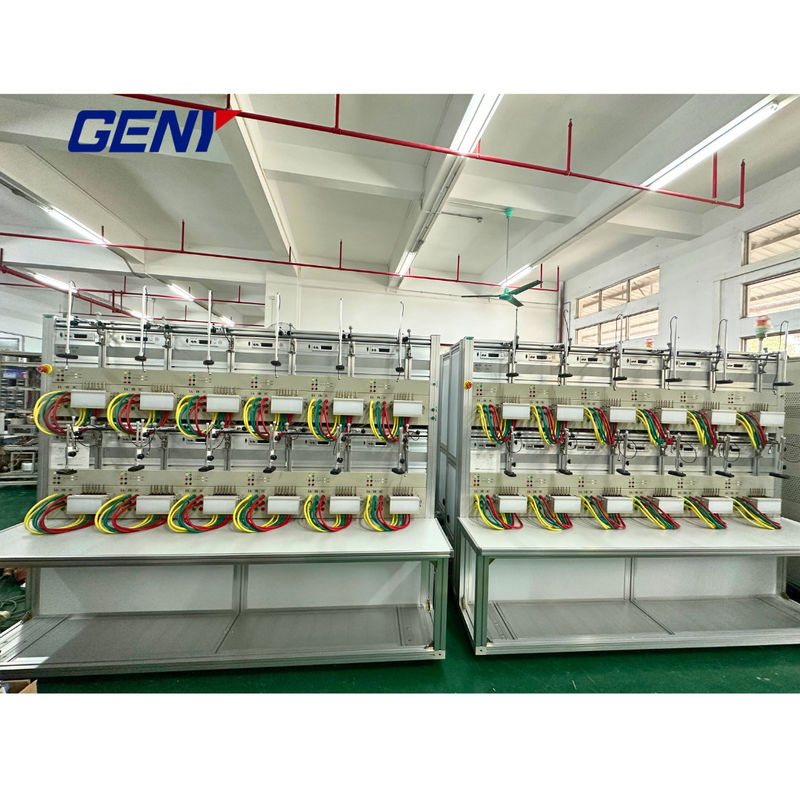

Τρίτη φάση δοκιμαστικού πάγκου ηλεκτρομετρητή ενέργειας υψηλής ακρίβειας

Τεχνικές προδιαγραφές.

ΥΓ1893Δ-ICT-6

ΥΓ1893Δ-ICT-12

ΥΓ1893Δ-ICT-24

ΥΓ1893Δ-ICT-48

Αριθμός θέσεων μετρητών εξοπλισμένων με ΤΠΕ

6

12

24

48

Τάξη ακρίβειας των ΤΠΕ

00,05 / 0.01

Ακριβότητα

0.05

Πηγή ενέργειας

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Τυποποιημένο μέτρο

SZ03A-K6 / SZ03A-K8 (προσαρμοσμένο)

Κεφαλή σάρωσης

Σειρά YCG-S

Τετάρτη

Δοκιμαστική τάση εξόδου (Φάση-ουδέτερη)

3x ((24V~288V) ((ή προσαρμοσμένο)

Δύναμη της τάσης εξόδου

Μέγιστο 3x100VA

Μέγιστο 3x250VA

Μαξ. Μαξ.

3x500VA

Μαξ. Μαξ.

3x1000VA

Απόφαση

Καλύτερο από 0,01% της πλήρους κλίμακας της εμβέλειας

Ρυθμιστική ακρίβεια

Καλύτερο από 0,05% στην τελική τιμή εύρους

Σταθερότητα

Καλύτερο από 0,005% /h (χρόνος ένταξης 150s)

Ρυθμισμός φορτίου από 0 έως μέγιστο φορτίο

Καλύτερα από 0,01%

Συντελεστής στρέβλωσης

Καλύτερο από 0,3% για το γραμμικό φορτίο αντίστασης

Αρμονική

2η ~ 21η ελεύθερα προγραμματιζόμενη

Τρέχουσα

Έλεγχος ισχύος εξόδου

3x ((1mA~100A)

Δύναμη ισχύος ρεύματος εξόδου

Μέγιστο 3x150VA

Μέγιστο 3x350VA

Μέγιστο 3x750VA

Μέγιστο 3x1500VA

Απόφαση

Καλύτερο από 0,01% της πλήρους κλίμακας της εμβέλειας

Ρυθμιστική ακρίβεια

Καλύτερο από 0,05% στην τελική τιμή εύρους

Σταθερότητα

Καλύτερο από 0,005% /h (χρόνος ένταξης 150s)

Ρυθμισμός φορτίου από 0 έως μέγιστο φορτίο

Καλύτερα από 0,01%

Συντελεστής στρέβλωσης

Καλύτερο από 0,3% για το γραμμικό φορτίο αντίστασης

Αρμονική

2η ~ 21η ελεύθερα προγραμματιζόμενη

Γωνία φάσης

Πεδίο

0~3600

Απόφαση

0.01⁰

Ρυθμιστική ακρίβεια

0.1⁰

Συχνότητα

Πεδίο

45 Hz ~ 65 Hz

Απόφαση

0.01Hz

Παρουσίαση σφάλματος

Τύπος εμφάνισης σφάλματος

Κόκκινο LED

Ανάλυση προβολής σφαλμάτων

8 ψηφιακά

Άλλα

Προμήθεια τάσης

3x220/380V±10% (ή προσαρμοσμένο)

50/60Hz ±2Hz

Θερμοκρασία περιβάλλοντος

-10°C~+40°C

Σχετική υγρασία

35% έως 85%
