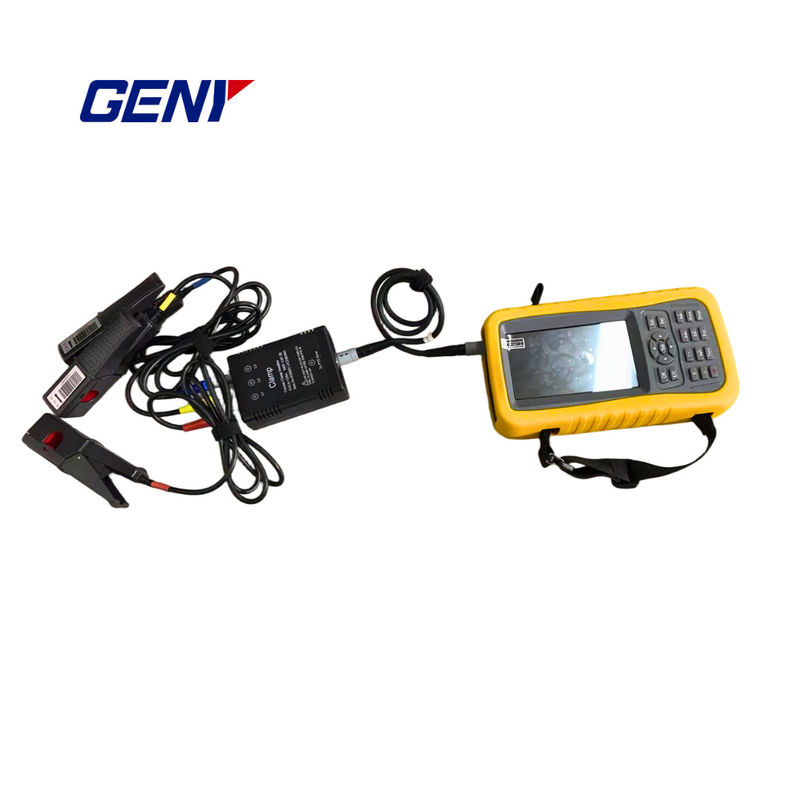

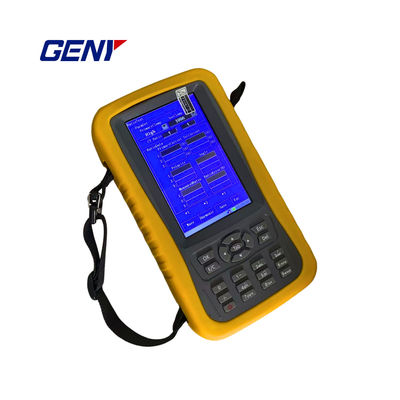

Δοκιμαστικό σετ φορητού μετρητή ενέργειας τριών φάσεων YC-98S1H

Δοκιμαστικό σετ φορητού μετρητή ενέργειας τριών φάσεων YC-98S1H

Ονομασία μάρκας: GENY
Αριθμός μοντέλου: YC-98S1H
Όροι πληρωμής: Λ/Κ,Τ/Τ
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO 14001
Αριθμός μοντέλου.:
YC-98S1H
Σειρά τάσης δοκιμής:
0~440V
Πεδίο ισχύος δοκιμής (άμεση λειτουργία):
0.001~12Α
Περιοχή γωνίας φάσης:
-180°~ 180°
Πεδίο συχνότητας:
45 ~ 65Hz
Τεχνικό χαρακτηριστικό γνώρισμα:
Δυνατότητα διενέργειας τριστάσιων δοκιμών ΤΠ
Επισημαίνω:

Συσκευή δοκιμής φορητού μετρητή ενέργειας

,

Δοκιμαστικό σύνολο μετρητών ενέργειας τριών φάσεων

Περιγραφή προϊόντων

Συσκευή δοκιμής φορητού μετρητή ενέργειας YC-98S1H


Χαρακτηριστικά & Λειτουργίες


■ Μέτρηση σφάλματος των μετρητών ηλεκτρικής ενέργειας επί τόπου

■ Τάξη ακρίβειας 0,05 σε άμεση λειτουργία

■ Μέτρηση ρεύματος με ζεύγη εναλλασσόμενου ρεύματος από 5A έως 2000A

■ Αρμονικές μέχρι 51 st

■ Μέτρηση φορτίου για CT/PT

■ Μέτρηση αναλογίας CT/PT

■ Μέτρηση αναλογίας για CT υψηλής τάσης έως 35KV (προαιρετική)

■ 5 ιντσών TFT LCD αφής

■ τροφοδοσία ηλεκτρικής ενέργειας μέσω εξωτερικής τροφοδοσίας, δοκιμαστικής τάσης ή μπαταρίας

■ Τύπος χειροκίνητος με βάρος 0,9 kg

■ ικανή να πραγματοποιεί τεστ ΤΤ τριών φάσεων





Προδιαγραφές




Όροι και απαιτήσεις εφαρμογής

Περιβάλλον

Ασφάλεια

Θερμοκρασία λειτουργίας

Σχετική υγρασία

Υψόμετρο

Τάξη IP

Συμμόρφωση

-25 °C-45 °C

40% έως 95%

< 2500m

51

ΔΕΠ

Σχήμα

YC-98S1

YC-98S1H

Δοκιμαστική τάση

Πεδίο

30-480V

0-440V

Λάθος

± 0,05%

± 0,05%

Αρμονικές

2η - 51η

2η - 51η

Τρόπος δοκιμής

Πεδίο (άμεση λειτουργία)

0.025-12Α

0.001-12Α

Λάθος (άμεση λειτουργία)

± 0,05%

± 0,05%

Πεδίο (100A Κεμπί - σε CT)

0.5-120Α

0.1-120Α

Λάθος (100A Κρεμάστρα - σε CT)

±0,2%

±0,2%

Αρμονικές

2η - 51η

2η - 51η

Λάθος μέτρησης ισχύος/ενέργειας

Ενεργός (άμεση λειτουργία)

± 0,05%

± 0,05%

Ενεργός (100A Clamp - σε CT)

±0,2%

±0,1%

Ανταποκρινόμενη (άμεση λειτουργία)

±0,1%

±0,1%

Αντιδραστική (100A Clamp - σε CT)

±0,5%

±0,5%

Άλλα Λάθη

Μέτρηση αναλογίας

±0,5%

±0,5%

Επιρροή τάσης

< ± 0,01%

< ± 0,01%

Επίδραση της συχνότητας

< ± 0,01%

< ± 0,01%

Επίδραση της θερμοκρασίας

< ± 0,01%/°C

< ± 0,01%/°C

Επίδραση στην ακρίβεια 24 ωρών

< ± 0,01%

< ± 0,01%

Αρμονική Επίδραση

< ± 0,01%

< ± 0,01%

Γωνία φάσης

Πεδίο

-180° - 180°

-180° - 180°

Λάθος

< ± 0,1°

< ± 0,1°

Συχνότητα

Πεδίο

45 - 65Hz

45 - 65Hz

Λάθος

±0,01Hz

±0,01Hz

Εκτόξευση παλμού

Υψηλή συχνότητα (άμεση λειτουργία)

10,8x10^5 PKWh

1.2x10^5 PKWh

Χαμηλή συχνότητα (άμεση λειτουργία)

360000P/(kWh,kvarh,kVAh)

2400P/(kWh,kvarh,kVAh)

Αναλογία παλμού

1:01

1:01

Επίπεδο παραγωγής

5V

5V

Εισόδου παλμού

Διάδρομος εισόδου

2

2

Επίπεδο εισόδου

5 - 10V

5 - 10V

Συχνότητα εισόδου

Μαξ. 5kHz

Μαξ. 5kHz

Άλλα

Ηλεκτρική τροφοδοσία

Εξωτερική ισχύς, τάση δοκιμής ή μπαταρία

Εξωτερική ισχύς, τάση δοκιμής ή μπαταρία

Εμφάνιση

Εικονική οθόνη 7 " TFT

5" οθόνη αφής TFT

Μέγεθος (mm)

245 × 150 × 50

210 × 110 × 52

Βάρος (kg)

2

0.9
