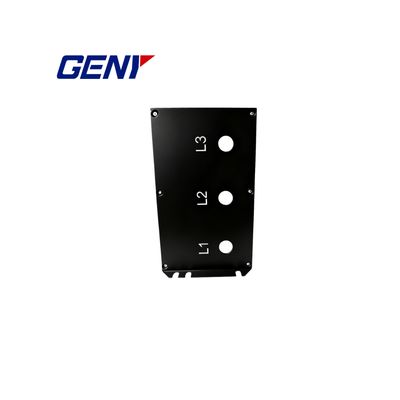

Τριφασικός Διασυνδετικός Μετασχηματιστής Ρεύματος 100A Έκδοση

Για τη δοκιμή τριφασικών μετρητών ενέργειας όπου τα κυκλώματα τάσης και ρεύματος δεν μπορούν να διαχωριστούν (κλειστοί σύνδεσμοι), η μόνωση ρεύματος είναι απαραίτητη για την εξασφάλιση ακρίβειας. Σε πάγκους δοκιμών πολλαπλών θέσεων και σε πολύπλοκες τριφασικές ρυθμίσεις, η μόνωση τάσης από μόνη της είναι ανεπαρκής.

Ο ICT 100 A παρέχει πραγματική μόνωση ρεύματος 1:1 με ηλεκτρονική αντιστάθμιση σφάλματος, επιτρέποντας ακριβή, ασφαλή και ευέλικτη βαθμονόμηση υπό συνθήκες ισοδυναμικού δυναμικού.

Κάθε ICT ενσωματώνει τρεις ανεξάρτητους μετασχηματιστές ρεύματος 1:1, υποστηρίζοντας:

• Τριφασικούς μετρητές με μη διαχωρισμένα κυκλώματα τάσης/ρεύματος
• Μονοφασικούς μετρητές υπό μη διαχωρισμένες συνθήκες
• Πάγκους πολλαπλών σταθμών όπου κάθε θέση μετρητή λαμβάνει ένα ανεξάρτητο μονωμένο ρεύμα

Για τη διατήρηση υψηλής ακρίβειας σε όλους τους τύπους και τα φορτία μετρητών, ο ICT χρησιμοποιεί έναν εσωτερικό ηλεκτρονικό αντισταθμιστή σφάλματος και παρέχει επαρκή δευτερεύουσα χωρητικότητα εξόδου. Στα 100 A, το δευτερεύον μπορεί να παραδώσει ≥60 VA διατηρώντας την ακρίβεια. Οι συνθήκες ανοικτού κυκλώματος/υπερφόρτωσης του δευτερεύοντος παρακολουθούνται με ένδειξη και αυτόματη προστασία βραχυκυκλώματος.

• Ευρύ φάσμα: 0,1-100 A πρωτεύον / 0,1-100 A δευτερεύον (1:1)
• Μονής στροφής τύπου διέλευσης, ενεργειακά αποδοτικό, χαμηλών απωλειών
• Υψηλή χωρητικότητα εξόδου: έως 70 VA στα 100 A
• Η μοναδική ηλεκτρονική αντιστάθμιση εξασφαλίζει ακρίβεια κλάσης 0,01% σε ευρύ φάσμα
• Ένδειξη ανοικτού κυκλώματος και υπερφόρτωσης δευτερεύοντος, συναγερμός και αυτόματη προστασία βραχυκυκλώματος
• Εξωτερικές ενδείξεις κατάστασης και κουμπιά ελέγχου για εύκολη λειτουργία
• Υποστηρίζει σειριακή σύνδεση πολλαπλών ICT πρωτεύοντος με μονωμένα δευτερεύοντα ανά θέση μετρητή

• Βαθμονόμηση τριφασικών και μονοφασικών μετρητών ενέργειας (μετρητές κλειστού συνδέσμου)
• Πάγκοι δοκιμών μετρητών πολλαπλών θέσεων που χρησιμοποιούν τη μέθοδο ισοδυναμικού δυναμικού
• Εταιρείες κοινής ωφέλειας, εργαστήρια μετρολογίας και κατασκευαστές που απαιτούν υψηλής ακρίβειας μόνωση ρεύματος

• Ανίχνευση ανοικτού κυκλώματος/υπερφόρτωσης δευτερεύοντος με οπτική ένδειξη και συναγερμό
• Αυτόματο βραχυκύκλωμα δευτερεύοντος για την προστασία των συσκευών και τη διατήρηση της σταθερότητας
• Υψηλή αντοχή μόνωσης μεταξύ πρωτεύοντος, δευτερεύοντος και περιβλήματος

• Μοντέλο: Τριφασικός Μετασχηματιστής Ρεύματος Μονωτικού Τύπου (1:1, 0,1-100 A)
• Αξεσουάρ: Καλώδια τροφοδοσίας AC 12-0-12, βύσμα I/O 7 ακίδων, οδηγός γρήγορης εκκίνησης

Η ακρίβεια ισχύει εντός των καθορισμένων συνθηκών φορτίου και περιβάλλοντος.
