YC1893D Τριφασικό Έξυπνο Σύστημα Δοκιμής Μετρητών με 32 Θέσεις, Έξοδο Ρεύματος 160Α και Ακρίβεια Κλάσης 0.02

YC1893D Τριφασικό Έξυπνο Σύστημα Δοκιμής Μετρητών με 32 Θέσεις, Έξοδο Ρεύματος 160Α και Ακρίβεια Κλάσης 0.02

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Σύστημα δοκιμής τριστάγονων έξυπνων μετρητών YC1893D

32 θέσεις. 160Α. Τάξη 0.02

Σχεδιασμένο για εφαρμογές κοινής ωφέλειας, εργαστηρίου και κατασκευής έξυπνων μετρητών

Το σύστημα δοκιμών τριών φάσεων έξυπνων μετρητών GENY YC1893D είναι μια αυτοματοποιημένη λύση υψηλής ακρίβειας που έχει σχεδιαστεί για τη δοκιμή και βαθμονόμηση μονόφασιων και τριφασικών μετρητών ενέργειας.Υποστήριξη 32 θέσεων δοκιμήςΤο σύστημα είναι ιδανικό για επιχειρήσεις κοινής ωφέλειας, κατασκευαστές μετρητών, εργαστήρια μετρολογίας και ιδρύματα ελέγχου ποιότητας.

Με ενσωματωμένους μετασχηματιστές ρεύματος απομόνωσης (ICT), το YC1893D μπορεί επίσης να δοκιμάσει μετρητές κλειστού συνδέσμου / IP-link, καθιστώντας το μια αξιόπιστη πλατφόρμα για εφαρμογές σύγχρονων έξυπνων μετρητών.

Επισκόπηση του προϊόντος

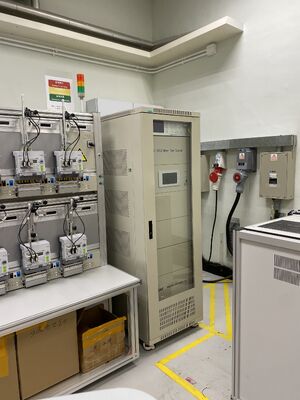

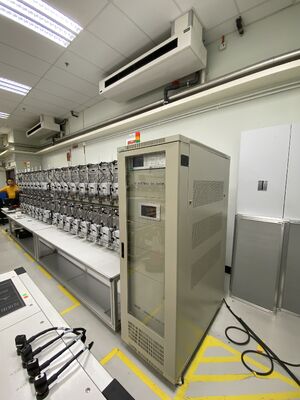

Το YC1893D συνδυάζει μια τριστάσια στατική πηγή ενέργειας, ένα πρότυπο μετρητή αναφοράς, ένα ράφι δοκιμής πολλαπλών θέσεων, έξυπνες μονάδες επικοινωνίας μετρητών, οπτικούς ανιχνευτές, συσκευές γρήγορης σύνδεσης QCD,και λογισμικό ελέγχου υπολογιστών σε μια πλήρη πλατφόρμα δοκιμών.

Τρόποι λειτουργίας του συστήματος

Αυτοματοποιημένη λειτουργία
Ημιαυτόματη λειτουργία
Χειροκίνητη λειτουργία

Κατάλληλες εφαρμογές

Δοκιμές έξυπνων μετρητών
Έλεγχος ακρίβειας
Κλιμάκωση
Δοκιμές λειτουργίας
Επιθεώρηση παρτίδας
Εφαρμογές μετρητών κλειστής σύνδεσης

Βασικά Οφέλη

Παράλληλη δοκιμή 32 θέσεων

Δύο ράφια με 16 θέσεις το καθένα
Δοκιμή παρτίδας υψηλής απόδοσης
Ιδανικό για εργοστάσια και περιβάλλον παραγωγής

Τρέχουσα ισχύς μέχρι 160A

Κατάλληλο για δοκιμές μετρητών υψηλού ρεύματος
Υποστηρίζει ένα ευρύ φάσμα προδιαγραφών μετρητών
Σχεδιασμένα για απαιτητικές απαιτήσεις πεδίου και εργαστηρίου

Τάξη 0.02 Ακριβότητα

Πρότυπο μέτρο αναφοράς υψηλής ακρίβειας
Σταθερή απόδοση και επαναλαμβανόμενη απόδοση
Κατάλληλο για εφαρμογές βαθμονόμησης και επαλήθευσης

Δοκιμές μετρητών κλειστού συνδέσμου με ΤΠΕ

Απομονωμένα σήματα ρεύματος και σήματα ρεύματος χωρίς δυναμικό
Υποστηρίζει IP-link / κλειστό μετρητές πορείας ρεύματος
Επεκτείνεται η συμβατότητα πέραν των συμβατικών πάγκων δοκιμών

Ετοιμασία επικοινωνίας με έξυπνο μετρητή

Οπτική υποστήριξη ανιχνευτών
Διασύνδεσμοι επικοινωνίας RS232 / RS485
Πολλαπλές σειριακές διευρύνσεις λιτών για παράλληλη επικοινωνία

Ικανότητα δοκιμών συμμόρφωσης με την IEC

Κατάλληλο για δοκιμές μετρητών σύμφωνα με:

Δελτίο ΕΚ 62053-22
Δελτίο ΕΚ 62053-21
Δελτίο ΕΚ 62053-23
Δελτίο ΕΚ 62053-11
IEC 60736

Κύρια συστατικά στοιχεία του συστήματος

Το σύστημα YC1893D περιλαμβάνει:

Τριφογενής στατική πηγή ενέργειας
Τριφασικό πρότυπο μέτρο αναφοράς
Ρακέτα δοκιμής μετρητών 32 θέσεων
Σύστημα δοκιμής λειτουργίας έξυπνου μετρητή
Οπτικοί ανιχνευτές
Κεφαλές σάρωσης
Σύνδεσμοι γρήγορης σύνδεσης (QCD)
Μετασχηματιστές ρεύματος απομόνωσης (ICT)
Λογισμικό υπολογιστών και ελέγχου
Μονούλες σειριακής επικοινωνίας

Δραστηριότητες δοκιμής

Το σύστημα μπορεί να εκτελέσει αυτόματα τις ακόλουθες δοκιμές:

Βασική δοκιμή σφάλματος
Δοκιμή ακρίβειας και στα τέσσερα τεταρτημόρια
Δοκιμή επαναληψιμότητας
Δοκιμή έλξης (δοκιμή χωρίς φορτίο)
Δοκιμή ρεύματος εκκίνησης
Δοκιμή μητρώου

Δοκιμή ποσότητας επιρροής
Διακύμανση τάσης
Ανισορροπία τάσης
Αλλαγή συχνότητας
Αρμονική στρέβλωση
Αλληλουχία αντίστροφης φάσης

Δοκιμή ενέργειας εμπρός και πίσω
Υποαρμονική δοκιμή
Δοκιμή άμορων αρμονικών
Ταυτόχρονη δοκιμή διαφόρων σταθερών μετρητών
Εκτύπωση προτύπων αναφοράς χαμηλότερης ακρίβειας

Τεχνικές προδιαγραφές

Παράμετροι πηγής ενέργειας

Παράμετρος	Προδιαγραφές
Τετάρτη
Δοκιμαστική τάση εξόδου (άμεση φάσης)	3*(5 ~ 456 V)
Δύναμη της τάσης εξόδου	3*1000VA/220V
Απόφαση	Καλύτερο από 0,01% της πλήρους κλίμακας της εμβέλειας
Ρυθμιστική ακρίβεια	Καλύτερο από 0,05% στην τελική τιμή εύρους
Σταθερότητα	Καλύτερο από 0,005%/ώρα (χρόνος ενσωμάτωσης 150 s)
Ρυθμισμός φορτίου από 0 έως μέγιστο φορτίο	< 0,01%
Συντελεστής στρέβλωσης	< 0,3% για το φορτίο γραμμικής αντίστασης
Αρμονικές	2ος ~ 51ος ελεύθερος προγραμματισμός
Τρέχων
Έλεγχος ισχύος εξόδου	3* (1 mA ~ 10 mA / 10 mA ~ 160 A)
Δύναμη ισχύος ρεύματος εξόδου	3*2600VA/160A
Γωνία φάσης
Περιοχή γωνίας φάσης	0 ~ 360°
Ανάλυση γωνίας φάσης	00,01°
Ακρίβεια ρύθμισης γωνίας φάσης	0.1°
Συχνότητα
Περιοχή συχνοτήτων	45 Hz ~ 65 Hz
Ανάλυση συχνότητας	00,01 Hz

Σημαντικό μέτρο αναφοράς

Το σύστημα είναι συμβατό με:

ΓΕΝΙΑ SZ-03A-K8F
ZERA EPZ-303

Βασικά χαρακτηριστικά

Πεδίο τάσης: 5V έως 480V
Διάστημα ρεύματος: 10mA έως 160A
Λάθος τάσης, ρεύματος, ισχύος και ενέργειας: ≤ ±0,02%
Υποστηρίζει πολλαπλές συνθήκες καλωδίωσης
Υποστηρίζει την αρμονική ανάλυση
Υποστηρίζει την εμφάνιση μορφής κύματος
Υποστηρίζει την επαλήθευση του πάγκου δοκιμών

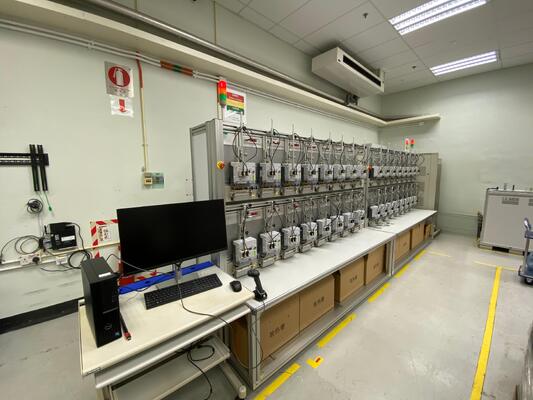

Σχεδιασμός ράφου δοκιμής

Χαρακτηριστικά των ράφων

Κατασκευή από κράμα αλουμινίου
Ελαφρύ, ισχυρό και ανθεκτικό στη διάβρωση
16 θέσεις ανά ράφι, συνολικά 32 θέσεις
Εγκατασκευασμένα σε τροχούς για ευκολότερη κίνηση

Διάμετροι ενός ράφου

2426mm (W) * 900mm (D) * 1865mm (H)

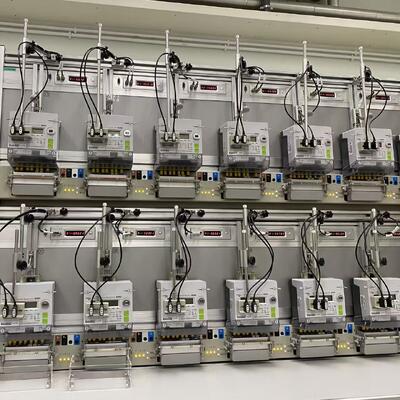

Κάθε θέση μετρητή υπό δοκιμή (MUT) περιλαμβάνει:

Συσκευή γρήγορης σύνδεσης QCD
Κεφαλή σάρωσης
Οπτικός ανιχνευτής
Λάθος οθόνης LED και εισόδου
Σημείο επικοινωνίας MUT

Συσκευή γρήγορου συνδετήρα QCD

Το QCD έχει σχεδιαστεί για ευέλικτες δοκιμές τόσο μονοφασικών όσο και τριφασικών μετρητών.

Χαρακτηριστικά

Πινάκια ρεύματος με ελατήριο για τη μείωση της τερματικής πίεσης
Ελάχιστη απόσταση πινάκων έως 11 mm
Ρυθμίσιμη κίνηση σειράς καρφίτσες
Σφραγίδες ρεύματος κατάλληλες για λειτουργία 160A μακράς διάρκειας
Εύκολα αφαιρούμενες τερματικές καρφίτσες
Υποστηρίζει μετρητές LT-CT
Προσαρμόζεται σε ειδικές δομές τερματικών, όπως τερματικά Landis+Gyr σχήματος Z

Επικοινωνία με έξυπνους μετρητές

Οπτικός ανιχνευτής

Συμμόρφωση με την IEC 62056-21
Υποστηρίζει το ANSI C12.18
Οπτική διεπαφή υπέρυθρου
RS232 ενσωματωμένος συνδετήρας DB9
Μέγιστος ρυθμός baud: 38400bps
Μαγνητική δέσμευση
μήκος καλωδίου: 1,5m

Διεύρυνση της σειριακής επικοινωνίας

Το σύστημα χρησιμοποιεί σειριακή επικοινωνία πολλαπλών θύρων για την υποστήριξη παράλληλης επικοινωνίας έως και 32 μέτρων υπό δοκιμή.καθιστώντας το κατάλληλο για δοκιμές λειτουργίας έξυπνων μετρητών και συλλογή δεδομένων σε περιβάλλοντα λειτουργίας παρτίδας.

Εφαρμογές

Εταιρείες κοινής ωφέλειας

Κατασκευαστές μετρητών

Εργαστήρια μετρολογίας

Τμήματα ελέγχου ποιότητας

Εργαστήρια βαθμονόμησης

Έρευνα και ανάπτυξη και δοκιμές παραγωγής έξυπνων μετρητών

Γιατί να επιλέξετε το GENY

Ειδικεύεται σε εξοπλισμό δοκιμών μετρητών και συστήματα βαθμονόμησης
Σημαντική εμπειρία σε εφαρμογές δοκιμών μεμονωμένων και τριών φάσεων μετρητών
Λύσεις συμβατές με υψηλή ακρίβεια, υψηλό ρεύμα και έξυπνα μετρητά
Υποστηρίζει τόσο το τυποποιημένο όσο και το προσαρμοσμένο σχεδιασμό συστήματος
Αποδεδειγμένη εμπειρία από έργα σε αγορές κοινής ωφέλειας και εξωτερικές αγορές
Επαγγελματική τεχνική υποστήριξη και τεχνική υπηρεσία
